安川 H1000 變頻器維修指南

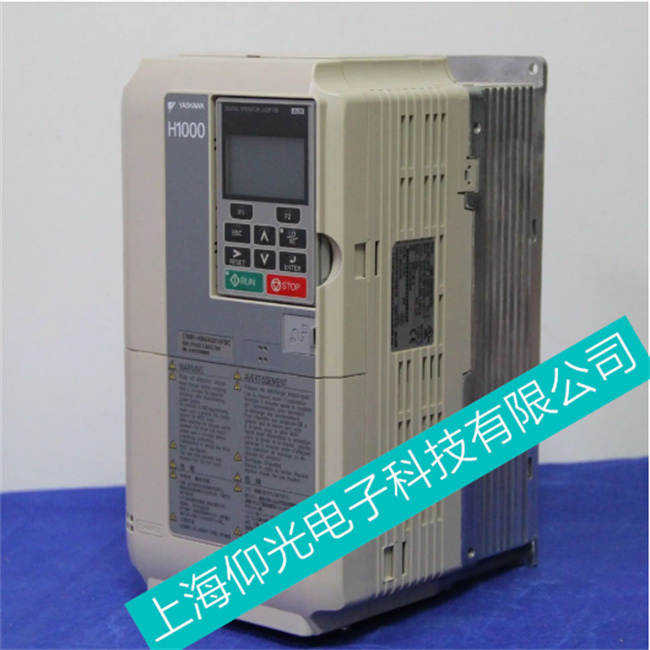

安川 Yaskawa H1000 系列高性能矢量變頻器，專為重載、高動態響應的工業場景設計（如起重機、機床、礦山機械）。
🔍 常見故障與排查方向
表格
| 故障類型 | 典型表現（報警代碼） | 可能原因 | 處理建議 |
|---|---|---|---|
| 過流故障 | 運行 / 啟動報 OC（過流）、OV（過壓） | 電機過載、加速時間過短、輸出短路、IGBT 模塊損壞 |
1. 檢查電機絕緣與電纜是否短路
|
| 過壓故障 | 減速 / 停機報 OV | 減速時間過短、制動電阻失效、電源電壓過高 |
1. 延長減速時間，或加裝制動單元
|
| 過溫故障 | 報 OH（過熱） | 散熱風扇停轉、風道積塵、環境溫度過高 |
1. 清理散熱器與風道灰塵
|
| 通訊 / 面板故障 | 面板無顯示、報 CPF00/CPF01 | 面板接觸不良、控制板排線松動、CPU 故障 |
1. 重新插拔操作面板與控制板排線
|
| 輸出缺相 / 不平衡 | 電機抖動、報 UV（欠壓）/OL（過載） | 輸出端子松動、IGBT 單管損壞、驅動電路故障 |
1. 緊固輸出端子接線
|
🛠️ 標準化維修流程
-
安全隔離
- 斷電后等待至少 10 分鐘，用萬用表測量直流母線電壓，確認低于 36V 再拆機，防止高壓觸電。
- 做好防靜電措施，避免靜電擊穿主板芯片。
-
外觀與硬件檢測
- 檢查 IGBT 模塊、電解電容、電源板是否有鼓包、燒痕、腐蝕。
- 測試風扇運轉情況，清理風道積塵。
-
電路級維修
- 模塊故障：更換同型號 IGBT 模塊，并同步檢測驅動電路，排除驅動芯片損壞。
- 電容故障：更換鼓包 / 漏液的電解電容，注意極性與耐壓值。
- 電源板故障：修復開關電源，或更換電源板，確保直流母線電壓穩定。
-
參數與功能測試
- 維修后恢復出廠參數，重新配置電機參數（自學習）。
- 空載測試輸出電壓、電流，確認無報警后帶負載試運行，驗證動態性能。
⚠️ 重要提醒
- 安川 H1000 為重載型變頻器，內部電流大、熱量高，非專業人員嚴禁拆機，易導致模塊爆炸或二次損壞。
- 日常需定期清理風道、檢查風扇，避免積塵導致過熱故障
-
上海仰光電子維修變頻器常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
