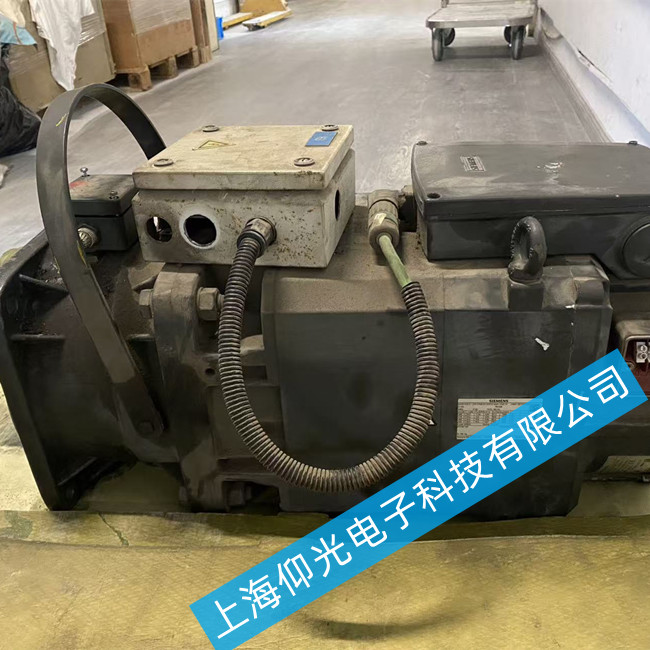

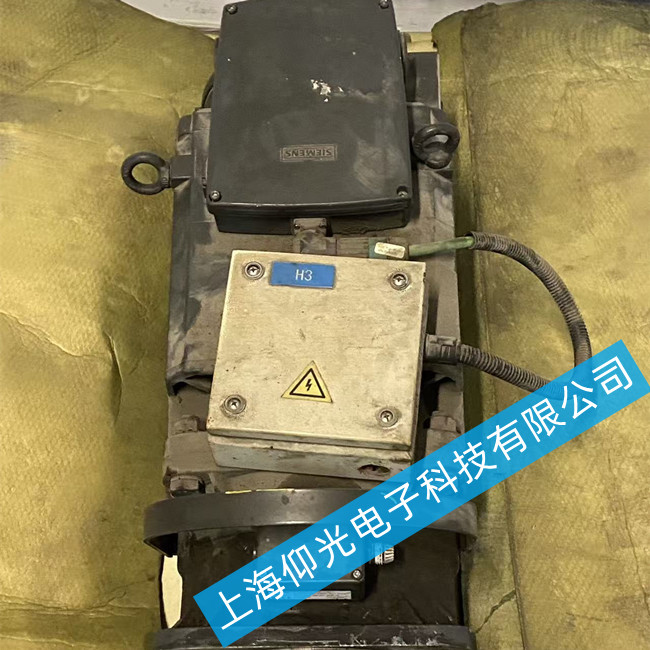

西門子伺服電機1PH8131-3HF12-2AA1-Z編碼器故障維修
西門子伺服電機1PH8131-3HF12-2AA1-Z編碼器故障，通常表現為定位不準、運行抖動、上電報警（如F07、F19等）或系統無法回零，核心問題多集中于編碼器信號異�；驒C械安裝偏差。
西門子伺服電機常見故障原因
編碼器本體損壞
內部光柵盤破裂、電路老化或受潮短路，導致反饋信號丟失或跳變。
編碼器聯軸節松動或損壞
十字聯軸節磨損導致電機轉速與檢測速度不同步，引發振蕩或飛車。
接線錯誤或電纜破損
信號線屏蔽不良、接頭氧化或接反，造成干擾或斷路。
安裝對位不準
更換編碼器時未對齊標志線，導致初始相位錯誤，需重新校準零點。
外部干擾或電源異常
供電電壓不穩（如+5V偏低）、強電干擾影響信號質量。
維修方法步驟
初步診斷與信號檢測
使用示波器檢測編碼器A/B/Z相信號是否完整，有無畸變或電壓下降。
檢查驅動器報警代碼，確認是否為“編碼器反饋異�！鳖惞收希ㄈ鏔07、F19）。
檢查電纜與連接
斷電后測量編碼器電纜通斷，重點排查+5V、GND、A/B/Z相線路。
確保屏蔽層在驅動器端單點接地，避免地環路干擾。
拆卸與更換編碼器
拆下電機后蓋，松開編碼器固定螺絲。
旋轉轉子軸，使原編碼器的標志線對齊殼體標記，記錄位置。
安裝新編碼器時，確保兩個標志重合，再緊固螺絲。
參數校準與零點設定
更換后需通過西門子調試軟件（如SINAMICS Startdrive）執行編碼器零點校正（MPHASE校準）。
重新下載電機參數，確�？刂葡到y(tǒng)識別正確反饋。
空載測試與運行驗證
脫開負載進行低速試運行，觀察是否仍有抖動或報警。
逐步提升速度，確認加減速過程平穩，位置控制精準。
