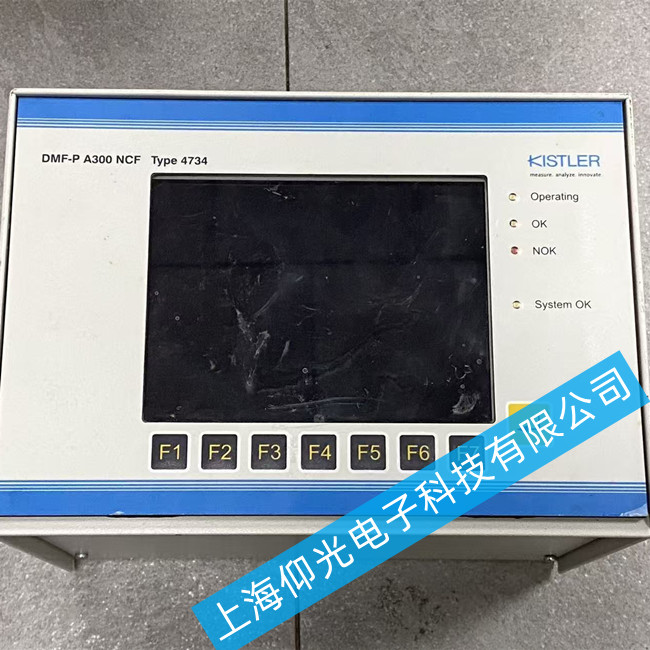

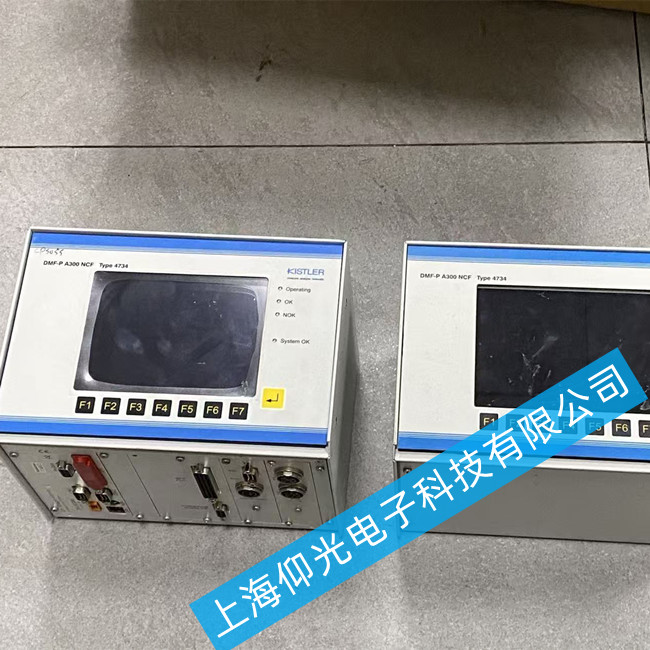

奇石樂控制器維修D(zhuǎn)MF-P A300 NCF Type 4734無顯示維修
奇石樂控制器DMF-P A300 NCF Type 4734無顯示故障可通過電源、背光與主板分層排查解決。該問題常見于供電異常、逆變器損壞或LCD組件故障，需結合電氣檢測與模塊替換進行定位。
一、故障現象與核心判斷
典型表現：上電后屏幕完全無顯示（黑屏），無背光、無開機畫面，但設備電源指示燈可能正常點亮。
關鍵區分點：
若強光照射下可見微弱圖像 → 液晶驅動正常，問題出在背光系統或逆變器。
若完全無內容且無反應 → 重點排查電源輸入、主板供電或LCD面板本身。
二、系統性維修步驟
1. 檢查供電接口與電源狀態
確認控制器的供電接口是否松動或脫落，重新插拔確保連接可靠。
觀察設備內部電源指示燈是否點亮：
若不亮（內部漆黑）→ 檢查外部電源輸出及供電線路是否中斷。
若點亮 → 進一步檢查顯示排線是否接觸不良或斷裂。
2. 檢測開關電源輸出電壓
斷開控制器后側串口連接線，防止短路干擾。
使用萬用表測量開關電源是否有直流5V輸出：
無輸出 → 更換開關電源模塊。
有輸出 → 繼續排查下一級電路。
3. 排查短路與線路故障
測試控制器后側串口的6腳與9腳之間是否短路，確保內部無短路現象。
檢查供電線路是否存在折斷、虛焊或氧化，使用儀表進行通斷測試。
4. 檢查內部接插件與連接排線
拆機后檢查控制器內部接插件是否脫落或松動，特別是LCD屏線與主板連接處。
重新插拔并清潔金手指，排除因接觸不良導致的無顯示問題。
5. 聚焦背光與逆變器故障
若強光下可見畫面，說明主控信號正常，問題在背光電路。
檢查主板逆變器部分是否損壞，常見表現為：
逆變器燒壞、三極管擊穿（如D667）。
背光燈不亮導致主板受保護而上電黑屏。
可嘗試更換同型號逆變板或通用高壓條進行替換測試。
6. 判斷主板或LCD面板故障
若電源、線路、背光均正常仍無顯示，可能是：
主板CPU損壞 → 導致LCD負壓為0或太低，無法驅動屏幕。
觸摸屏面板物理損壞 → 出現白屏、失靈或完全無響應。
此類故障需更換主板或整塊顯示屏組件。
