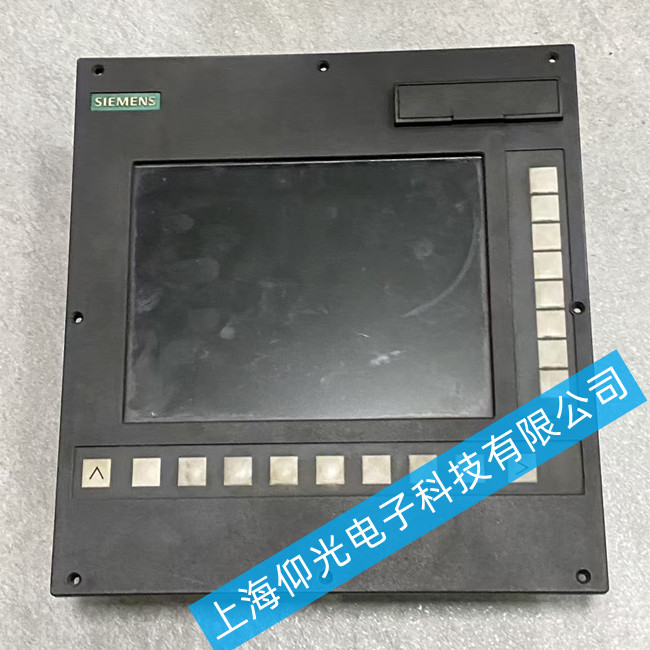

西門子802D系統屏維修6FC5610-0BA10-0AA1花屏故障維修
西門子802D系統屏6FC5610-0BA10-0AA1花屏故障，通常表現為屏幕顯示混亂、色彩異常、出現條紋或局部圖像錯亂，可能影響數控系統的正常操作與加工精度。
故障原因分析
屏幕內部液晶驅動電路故障
驅動IC損壞或虛焊會導致像素控制失常，引發花屏現象，常見于長期高溫運行或電路老化。
顯存或GPU信號異常
系統主板上的圖形處理單元或顯存數據錯誤，導致輸出圖像信號不完整或錯位。
連接線纜松動或接觸不良
屏幕與主板之間的LVDS或HDMI排線松動、氧化、壓傷，造成數據傳輸中斷或干擾。
電磁干擾（EMI）嚴重
信號線未屏蔽或與強電線路并行走線，導致顯示信號受到干擾。
系統軟件或固件異常
HMI運行程序崩潰、系統文件損壞或固件版本不兼容，也可能引發顯示異常。
電源供電不穩定
供電電壓波動（標準為24V DC）或紋波過大，影響屏幕及主板正常工作。
維修方法步驟
斷電檢查連接狀態
關閉設備電源，重新插拔屏幕與主板之間的LVDS排線，檢查是否有氧化、彎曲或接觸不良現象，必要時用無水酒精清潔接口。
測量供電電壓
使用萬用表檢測輸入電壓是否穩定在24V DC ±10%范圍內，確認無欠壓、過壓或高頻紋波問題。
更換排線測試
使用一根已知良好的屏蔽排線替換原線纜，排除線路破損或干擾問題，確保屏蔽層單端接地。
排除外部干擾源
將顯示信號線與動力線分開布線，避免平行走線超過30cm。建議穿入金屬導管或使用帶屏蔽槽的線槽進行隔離。
重啟并恢復系統設置
嘗試重啟802D系統，觀察是否恢復正常。若無效，可嘗試進入系統維護模式，恢復出廠HMI設置或重新加載標準界面程序。
更新固件或重裝系統
通過西門子調試工具（如SINUMERIK ToolBox）連接設備，檢查是否需要升級NCU固件或重新安裝HMI運行環境，修復潛在軟件沖突。
