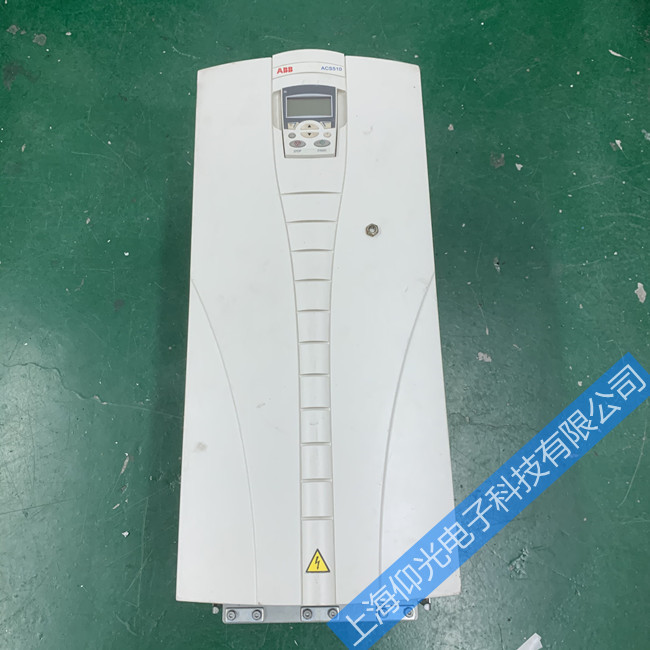

這ABB ACS510 系列工業變頻器
🔍 常見故障初步診斷
-
功率與驅動類故障
- IGBT 模塊擊穿 / 短路：表現為上電跳閘、過流報警（OC/OCF）、炸機、輸出缺相
- 驅動板故障：報驅動故障、模塊保護、無法輸出電壓
- 母線電容鼓包 / 漏液：導致直流母線電壓不穩、啟動困難、過熱報警
-
控制與
- 控制板 / CPU 板故障：面板無顯示、參數無法保存、通訊失�。ㄈ� Modbus/CANopen）
- 鍵盤 / 接口故障：按鍵失靈、顯示屏黑屏、參數無法讀寫
-
散熱與輔助類故障
- 散熱風扇損壞 / 停轉：過熱報警（OH/OHF）、溫度驟升
- 接觸器 / 繼電器故障：吸合不良、打火、無法合閘
📋 標準維修流程
-
外觀與上電檢測
- 清潔外殼與散熱片，檢查端子、電容、模塊有無鼓包 / 燒痕
- 測量輸入 / 輸出相間絕緣，判斷是否存在短路
- 上電測試，記錄故障代碼（如 OC、OH、OV、UV、EF 等）
-
拆機與核心部件檢測
- 拆除控制板、驅動板，用萬用表檢測 IGBT 模塊通斷狀態
- 測量母線電容容量與 ESR 值，判斷是否老化失效
- 檢查驅動板光耦、驅動 IC、電源芯片有無燒毀 / 虛焊
- 測試散熱風扇及供電電路，確認風扇是否正常運轉
-
故障部件維修 / 更換
- IGBT 模塊損壞：更換同型號功率模塊，同步檢查驅動電路，避免二次損壞
- 電容老化：更換同規格電解電容，恢復母線電壓穩定性
- 驅動 / 控制板故障：修復虛焊 / 燒毀元件，或直接更換同型號控制板
- 風扇故障：更換原裝風扇，修復風扇供電回路
- 檢測電路故障：校準電流 / 電壓檢測回路，更換損壞傳感器
-
參數恢復與帶載測試
- 恢復出廠參數，重新配置電機銘牌參數、加減速時間、通訊參數
- 空載運行測試：檢查輸出電壓、電流、頻率是否穩定
- 帶載試運行：逐步加載至額定負載，監測溫度、噪音、報警
- 連續運行 2 小時，確認無過熱、過流、通訊故障
- 5關鍵注意事項
- 該型號為三相 380V 變頻器，維修前務必確認輸入電壓，避免接錯電源
- 更換 IGBT 模塊時，必須同步檢查驅動電路，防止新模塊再次擊穿
- 若故障代碼為過熱（OH），需重點清理散熱片與風道，更換損壞風扇
- 建議備份原參數后再維修，避免參數丟失導致設備無法正常運行
