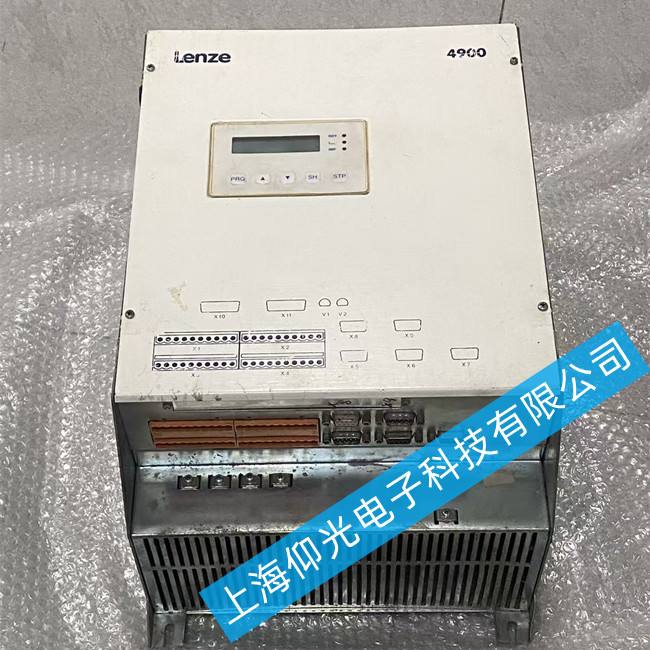

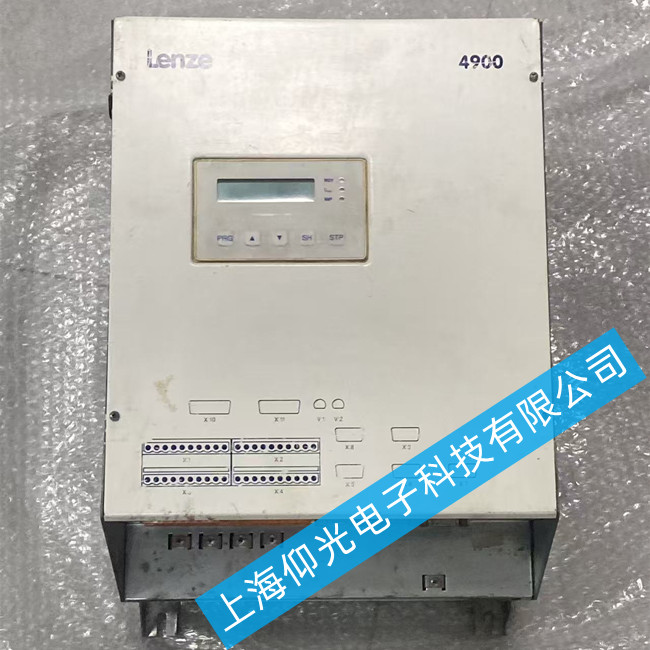

倫茨直流調速器維修EVD4904-E報警故障維修方法
倫茨EVD4904-E屬于4900系列直流調速器，針對報警故障，可按照先易后難、先軟件后硬件的原則，結合常見報警和通用故障排查方法分步處理：
一、常見報警代碼及對應維修方法
表格
常見報警代碼 故障含義 維修排查方案
F001 電子板電源故障 檢查控制板供電電壓，更換電源板損壞的電容、穩壓芯片，修復輸出電壓異常問題
F004 電樞電源相電壓故障 用萬用表檢測三相電樞輸入電壓是否缺相、電壓不平衡，排查進線接觸器、端子接線是否松動
F006/F007 欠電壓/過電壓故障 檢查進線電源電壓是否在規格范圍內，測量直流母線濾波電容容量，更換失容鼓包的電容
F008/F009 進線電源頻率故障 確認輸入電源頻率符合調速器額定參數（一般為50/60Hz），排查電源干擾源
F011/F012/F013 GSST通訊總線故障 檢查通訊板接線、端子接觸情況，重新插拔通訊模塊，若接線正常則更換故障通訊板
F030 電樞電流過大脈沖封鎖 排查電機是否過載、電樞繞組短路，檢查功率模塊（可控硅/IGBT）是否擊穿損壞，更換損壞功率元件
LP1 編碼器/位置反饋故障 檢查編碼器接線是否松動斷線，測量編碼器輸出信號，更換損壞的編碼器重新校準
二、通用故障（無明確代碼/運行異常）排查步驟
靜態電路測試（優先操作）
斷開電源完全放電后，用萬用表檢測核心電路：
整流電路：測試整流二極管正反向電阻，判斷二極管是否擊穿損壞
直流中間回路：測量濾波電容的容量和耐壓，更換容量不足、耐壓不達標的電容
逆變/功率回路：測試功率模塊管腳間是否短路，更換擊穿損壞的功率元件
電源與開關檢測
鑰匙/電源開關：反復切換開關測試機械卡滯感，用萬用表測量通斷，更換手感松動、通斷異常的故障開關
外接電源檢測：測量外接電源端對地阻抗，正常應大于2kΩ，阻抗異常說明存在短路故障
勵磁與轉速回路排查
繞線故障：如果勵磁繞組出現電弧，大概率是調速器可控硅整流器故障，檢查并更換損壞的SCR元件
轉速計故障：轉速表輸出電壓異常會導致電機超速、調速器停機，檢查轉速計接線端接是否正確，更換損壞的轉速計
