西門子驅動器維修6SL3130-6AE21-0AB1欠壓故障維修

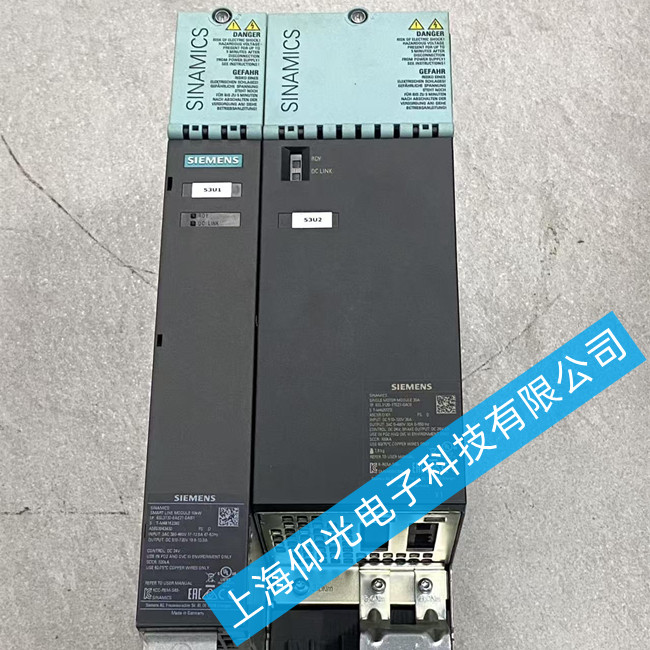

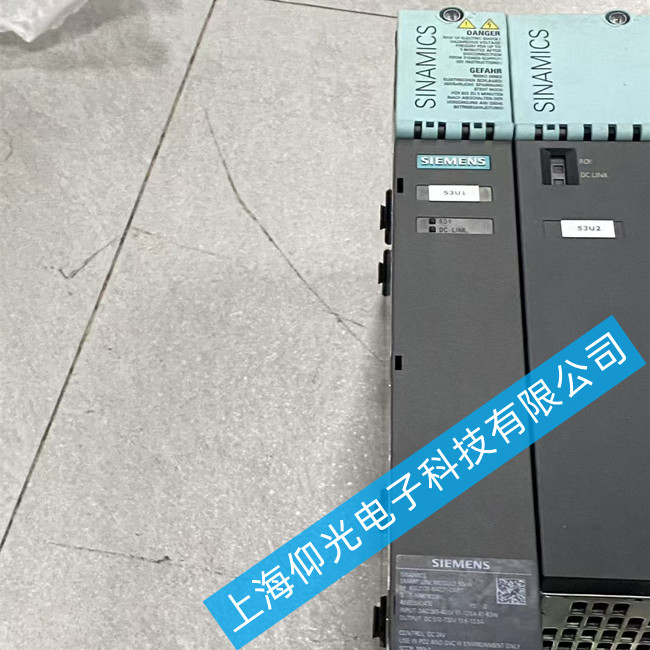

西門子驅動器6SL3130-6AE21-0AB1屬于S120系列電源模塊，欠壓故障主要是直流母線欠壓，可按照以下步驟排查維修：
一、常見故障原因
外部輸入問題：電源輸入電壓低于額定值，或進線缺相、接線松動；突發停電后再開機也容易觸發欠壓報警。
電源模塊本身故障：模塊內部電源板元件損壞、電容容量下降，導致直流母線輸出電壓達不到標準值，嚴重時會出現無輸出、紅燈亮報警。
負載異常：后端電機或輸出線路過電流，也會拉低母線電壓觸發欠壓保護。
二、排查檢測步驟
先測外部電源：檢查輸入三相電壓是否穩定達標，排除進線電壓低、接線虛接的問題。
判斷模塊狀態：接通NC-ON信號后，測量模塊+5V測量孔的電壓，如果有正常+5V輸出說明控制部分正常；無輸出則基本確認電源模塊本身?yè)p壞。
確認負載情況：斷開后端輸出線路，檢測直流輸出回路是否存在過電流、短路問題，排除負載故障。
三、維修處理方案
外部電源問題：調整電網電壓、緊固接線端子即可解決。
模塊輕微故障：如果是電容失效或虛焊，專業維修可更換元件、修復電路板，上海本地有專業維修點可做到當天修復測試。
模塊嚴重?fù)p壞：比如電源炸機、IGBT擊穿，直接更換同型號電源模塊是最穩妥的方案。
提示：該故障是S120電源模塊的常見問題，若自行排查無法解決，建議聯系西門子專業維修人員檢測處理，避免故障擴大。
