施耐德伺服電機ILM1003P02F0000主板故障維修方法

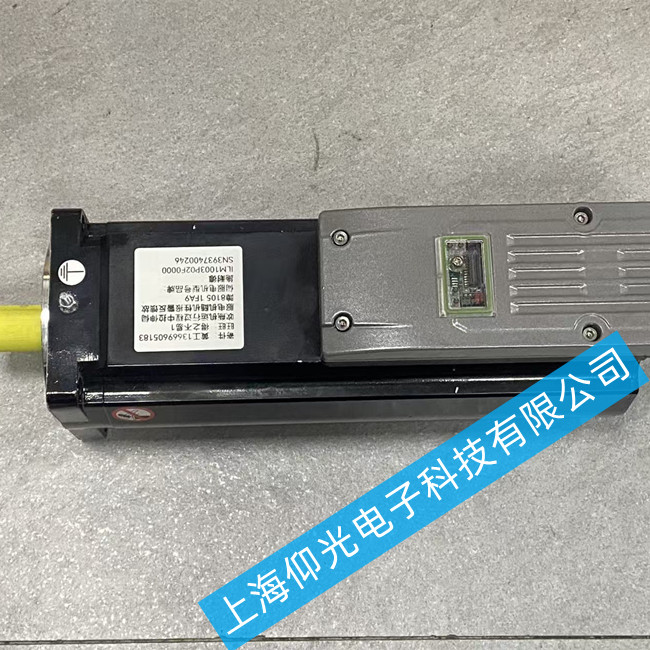

你提到的施耐德ILM1003P02F0000屬于Lexium 62 ILM集成伺服電機，針對主板故障提供以下分步維修方案：
一、先初步定位主板故障范圍
先排除外圍故障：斷開電機電源重新通電，觀察伺服驅動器報警代碼，若報通訊異常/編碼器故障且排除接線問題，可基本確定主板故障。
外觀初步檢查：拆開電機端蓋，觀察主板是否有明顯元件燒壞、電容鼓包漏液、進油進水腐蝕痕跡，快速鎖定損壞區域。
二、常見主板故障及維修方法
編碼器接口電路故障（最高發）‌
故障表現：無法讀取編碼器位置信號，報編碼器故障報警。
維修：接口光耦損壞、濾波電容失效，直接更換損壞元件；接口針腳開焊，重新補焊針腳即可修復。
通訊接口電路故障‌
故障表現：伺服驅動器和電機通訊中斷，報通訊錯誤報警。
維修：通訊芯片、防靜電浪涌元件燒壞，更換對應規格的通訊芯片和保護元件即可修復。
電源轉換電路故障‌
故障表現：主板無供電，電機完全無響應。
維修：電源芯片燒毀、保險絲熔斷，更換熔斷保險絲和同型號電源芯片，修復輸出電壓即可恢復供電。
存儲芯片故障‌
故障表現：電機參數丟失，運行抖動/定位不準無法正常工作。
維修：重新寫入原廠對應型號的參數程序，若芯片損壞更換存儲芯片后重新燒錄程序即可。
三、維修后裝機驗證

修復后先空載測試：通電后觀察驅動器是否正常無報警，測試電機轉動平穩性、定位精度正常后，再裝機帶負載測試，確認無問題即可交付使用。

施耐德伺服電機維修故障：磁鐵爆鋼、磁鐵脫落、電機維修、卡死轉不動、編碼器磨損、碼盤/玻璃盤磨損破裂、電機發熱發燙、電機進水、電機運轉異常、高速運轉響聲、噪音大，剎車失靈、剎車片磨損、低速正常高速偏差、高速正常低速偏差、啟動報警、啟動跳閘、過載、過壓、過流、不能啟動、啟動無力、運行抖動、失磁、跑位、走偏差、輸出不平衡、編碼器報警、編碼器損壞、位置不準、一通電就報警、一通電就跳閘、驅動器伺服器報警代碼、燒線圈繞組、航空插頭損壞、原點位置不對，編碼器調試/調零位、更換軸承、軸承槽磨損、轉子斷裂，軸斷裂、齒輪槽磨損等故障維修。
