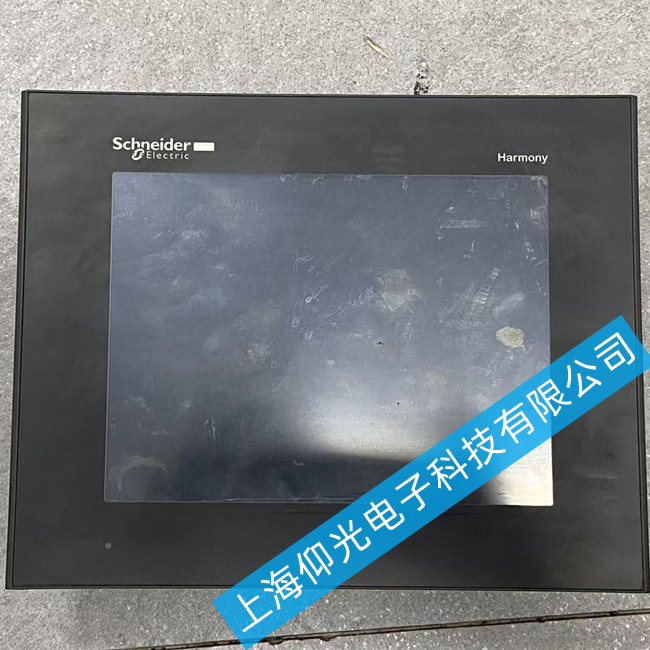

施耐德觸摸屏維修HMIGTO4310背光燈不亮故障維修
施耐德觸摸屏核心結論與快速判斷
現象區分：若上電后電源燈亮但屏幕全黑（無任何圖像隱約可見），多為背光系統故障；若有圖像但極暗，屬背光亮度設置或驅動弱輸出；若完全無反應（含電源燈不亮），先查外部供電 。
關鍵誤區：清潔屏幕、校準觸摸、檢查觸控排線無法解決背光不亮問題；電阻屏老化僅導致觸摸失效，不影響背光發光 。
高危點：該機型為LED 背光（非老式 CCFL 燈管），故障多集中在背光驅動電路（DC-DC/升壓模塊） 或 LED 燈條開路，需拆機測電壓與通斷 。
施耐德觸摸屏針對性維修排查步驟（按優先級）
確認供電與指示燈狀態

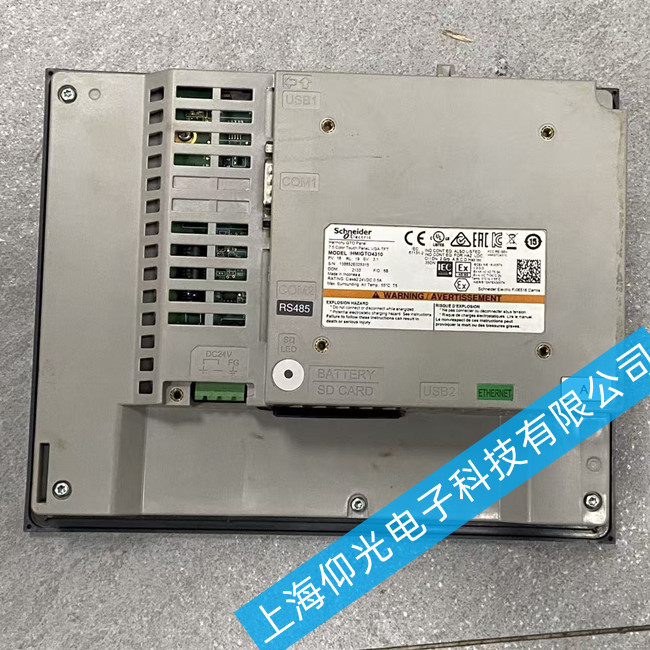

測量輸入端子電壓是否穩定在 24V DC（允許±10%），排除變頻器干擾或線纜壓降；若電源指示燈不亮，先查外部電源及內部保險/整流電路 。
觀察開機瞬間是否有極短暫亮光后熄滅：若有，多為背光保護電路觸發（燈條短路或驅動異常）；若無任何亮光，重點查驅動芯片供電 。
拆機檢測背光系統（需斷電操作）
打開外殼，找到連接液晶屏的背光供電排線（通常獨立于 LVDS 信號線），上電后用萬用表/示波器檢測背光使能信號（BL-ON）及輸出電壓（LED 串電壓通常高于輸入電壓）。
若驅動板無輸出：檢查驅動 IC、升壓電感、反饋電阻是否燒毀；若有輸出但屏不亮：斷開背光排線，單獨測試 LED 燈條通斷（常見單顆燈珠開路導致整串不亮）。
輕拍/彎折屏邊觀察是否間歇恢復：若有，存在虛焊或燈條斷裂 。
