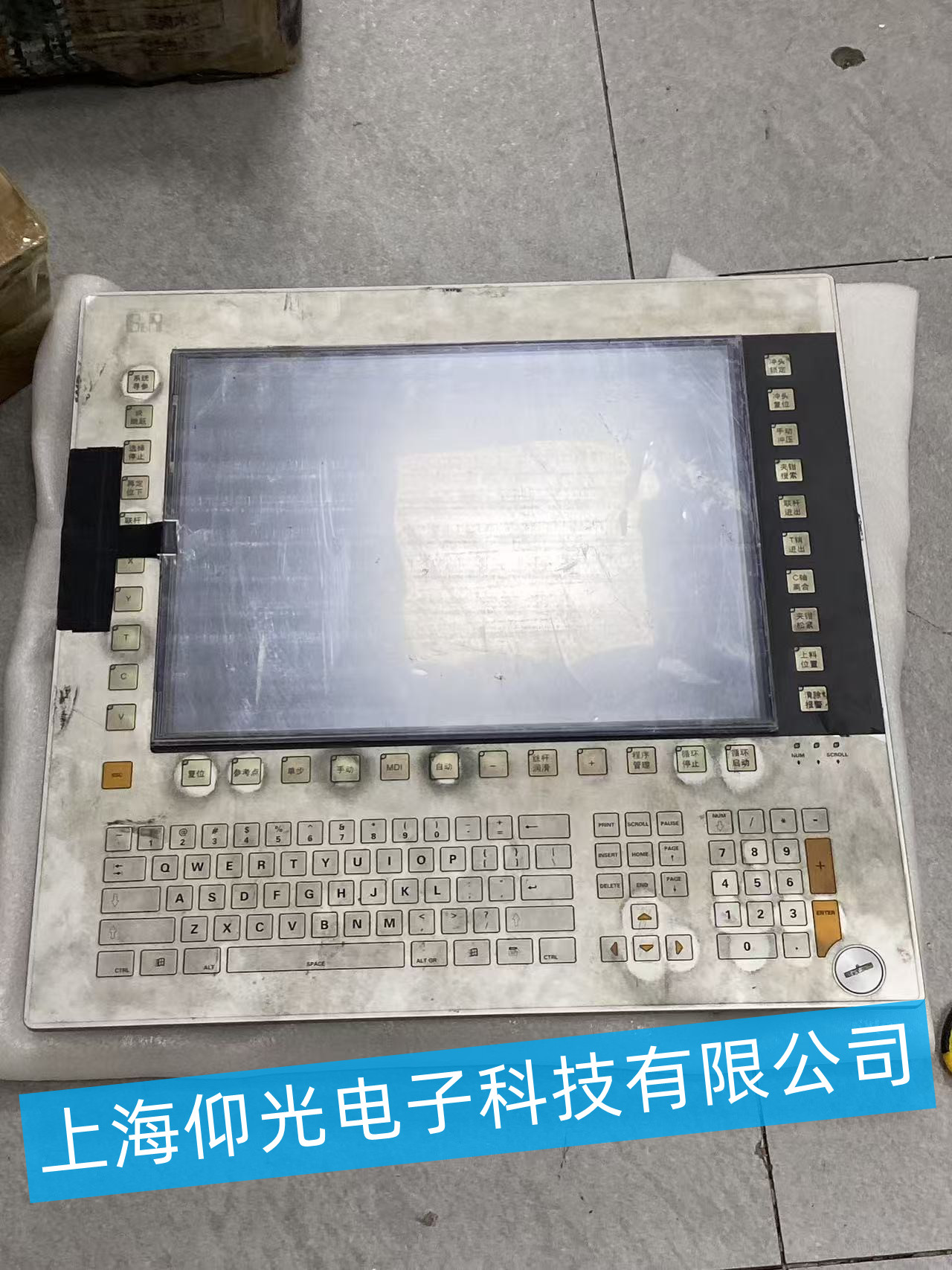

貝加萊工業面板（B&R）維修方案

一、故障現象初步判斷

• 顯示類：屏幕無背光、花屏、白屏、觸摸無響應 / 偏移
• 通訊類：無法連接上位機 / PLC、數據傳輸中斷
• 按鍵類：物理按鍵失靈、鍵盤區域無反饋
• 電源類：上電無反應、指示燈不亮、反復重啟
• 系統類：系統無法啟動、程序丟失、報錯彈窗

二、維修前準備

1. 安全措施
   • 切斷設備供電，確認無殘余電壓后再操作，避免觸電或短路。
   • 佩戴防靜電手環 / 手套，防止靜電損壞精密電子元件。
   • 記錄設備序列號、型號及當前接線方式，便于后續復原。
2. 工具與耗材
   • 工具：十字螺絲刀、防靜電鑷子、萬用表、熱風槍、電烙鐵
   • 耗材：無水乙醇、無塵布、導熱硅脂、備用排線 / 接口、適配電源

三、分級維修步驟

1. 外觀與電源檢測（基礎級）

• 檢查設備外殼、屏幕是否有物理破損、進水痕跡或氧化發黑。
• 用萬用表測量電源輸入接口電壓是否正常，排查電源適配器 / 供電模塊故障。
• 若上電無反應，重點檢測電源接口、保險絲、電源管理芯片是否燒毀。

2. 顯示與觸摸模塊檢測（核心級）

• 屏幕無顯示：
  1. 檢查屏幕背光驅動板供電，測量背光控制信號是否正常。
  2. 拆解屏幕排線，清潔接口后重新插接，排除接觸不良。
  3. 若仍無顯示，替換同型號屏幕或驅動板進行交叉驗證。
• 觸摸無響應 / 偏移：
  1. 進入系統校準界面，執行觸摸校準程序。
  2. 檢查觸摸排線是否松動、斷裂，更換排線后測試。
  3. 若硬件損壞，更換觸摸玻璃或整個顯示模組。

3. 按鍵與接口檢測（功能級）

• 物理按鍵失靈：
  1. 拆解鍵盤面板，清潔按鍵觸點與 PCB 板，去除氧化層與灰塵。
  2. 用萬用表測量按鍵通斷，更換損壞的微動開關。
• 通訊接口故障：
  1. 檢測網口、串口、USB 口等接口針腳是否彎曲、氧化。
  2. 測量接口供電與信號引腳電壓，排查接口芯片損壞。
  3. 更換接口模塊或重新焊接接口引腳。

4. 主板與系統修復（深度級）

• 硬件故障：
  1. 檢測主板電容是否鼓包、漏液，更換失效電容。
  2. 用熱風槍重新焊接 CPU、南橋、電源管理芯片等 BGA 元件，解決虛焊問題。
  3. 若芯片燒毀，更換同型號芯片并重新刷寫固件。
• 軟件故障：
  1. 備份用戶程序與數據后，重裝貝加萊操作系統。
  2. 重新配置網絡參數、通訊協議，恢復與上位機的連接。
  3. 導入備份程序，測試設備功能是否正常。

四、維修后測試與交付

1. 功能測試
   • 通電后依次測試顯示、觸摸、按鍵、通訊、系統運行等功能。
   • 模擬工業現場工況，連續運行 24 小時以上，確認無重啟、死機、通訊中斷等問題。
2. 清潔與復原
   • 清潔設備外殼與屏幕，去除維修痕跡。
   • 復原接線方式，粘貼維修標識與保修標簽。
3. 交付說明
   • 向客戶說明故障原因、維修內容與保修期限。
   • 提供操作注意事項，避免再次出現同類故障。

五、安全與保修提示

六、常見故障快速定位

• 上電無反應 → 電源模塊 / 保險絲 / 主板供電電路故障
• 屏幕白屏 → 屏幕驅動板 / 排線 / 屏幕本體故障
• 觸摸偏移 → 觸摸校準失效 / 觸摸排線 / 觸摸玻璃故障
• 按鍵失靈 → 按鍵觸點氧化 / 微動開關損壞 / 排線故障
• 通訊中斷 → 接口針腳氧化 / 通訊芯片 / 網絡配置故障
