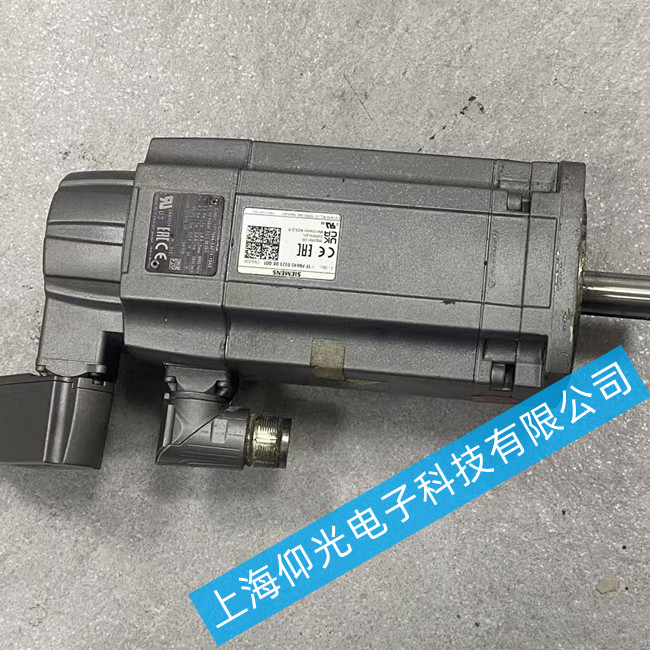

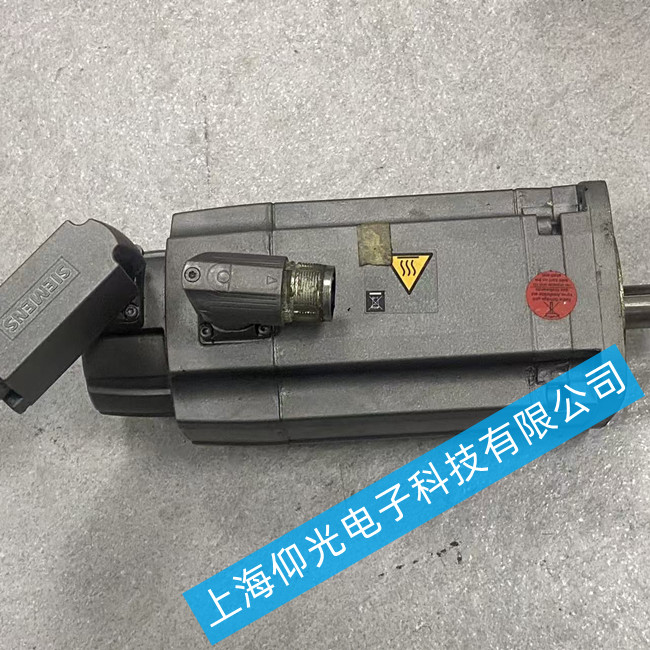

西門子伺服電機1FT7044-5AF71-1DA0輸出不平衡故障維修
一、故障核心判定標準
該型號伺服電機輸出不平衡，工程判定為三相電流中任意一相電流超出平均值的±10%，偏差超20%必須停機排查，長期運行會加速繞組老化、降低輸出轉矩，還會損壞驅動器IGBT模塊。
二、常見故障誘因
電機本體問題：占比約40%，多為定子繞組匝間短路、內部支路虛焊接觸不良，或繞組受潮絕緣性能下降。
驅動器故障：占比約30%，驅動器IGBT模塊某相驅動電路老化，導致輸出電壓波形異常。
電源與接線問題：占比約20%，三相輸入電源電壓偏差超±10%，或動力線端子松動、拖鏈內線纜芯線部分?jǐn)嗔选?br /> 編碼器異常：占比約10%，編碼器零點偏移超±5°電角度，導致電流矢量分配出現系統性偏差。
三、分步維修操作流程
斷電初檢：用直流電阻儀測量三相繞組電阻，正常偏差≤2%，超5%可判定繞組存在虛焊或匝間短路；用500V兆歐表測繞組對地絕緣，冷態標準值≥20MΩ，低于5MΩ說明絕緣受潮。
通電檢測：空載狀態下測量驅動器三相輸入電壓，偏差需控制在5%以內；低速運行時用鉗形表測三相輸出電流，排查電流偏差來源。
針對性修復：
繞組受潮：80~100℃恒溫烘干12小時，復測絕緣電阻回升至20MΩ以上即可恢復使用。
IGBT模塊故障：更換對應功率板，完成三相輸出校準測試。
接線故障：清潔端子后涂抹導電膏，拖鏈內老化線纜更換為高柔性專用動力線。
編碼器偏移：按西門子官方手冊重新校準編碼器零點，鎖定電角度偏差在允許范圍內。
西門子伺服電機維修解決方法：
1.提高技術水平
提高技術水平，重視內部零部件的選材以及產品生產過程的質量監控，以保證電機的正常運行。
2.定期維護
定期進行電機的檢修和芯板防腐處理，并加強電機內部零部件的保護，及時更換老化部件以保證電機的正常運行。
3.嚴格控制使用功率
加強對電機的功率控制，確保電機在額定功率內運行，避免出現過載情況。
