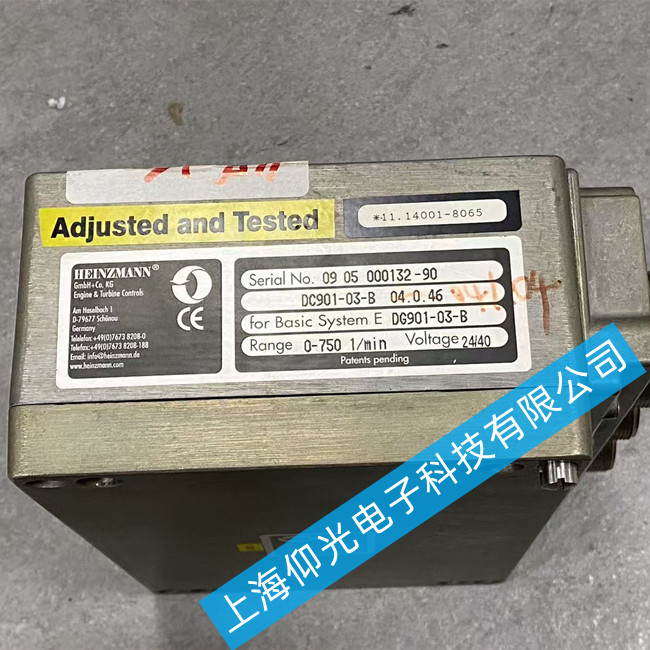

海茵斯曼控制器維修D(zhuǎn)C901-03-B不能啟動故障維修方法
海茵斯曼控制器核心故障診斷步驟
斷電外觀與接線檢查：查看插頭是否歪斜、電容鼓包/燒焦、銅箔斷裂；確認電源輸入端子電壓符合規格（通常為 24VDC 或特定交流輸入），且正負極未接反；檢查急停按鈕、使能開關及外部安全回路是否導通 。
上電電壓測量：在加電瞬間測量主板關鍵測試點，重點檢測芯片供電引腳（如 +5V 對 GND 阻值正常應>100Ω，電壓需穩定）；若電源軌無輸出或短路，故障多在內部電源管理電路或功率器件 。
信號與狀態確認：觀察面板 LED 狀態碼（如有），區分是“完全無反應”（電源故障）還是“報警停機”（邏輯/傳感器故障）；使用萬用表或示波器檢測輸入使能信號是否到達主控芯片 。
隔離替換驗證：采用拔插法移除非必要 I/O 模塊，若移除后能啟動則故障在外圍；若有備用同型號板卡，進行交叉替換以鎖定是主板本體還是外部負載短路導致 。
常見原因與對應處理
電源輸入異常：外部線路松動、保險絲熔斷或輸入電壓過低。處理：緊固接線，更換熔斷器，校準輸入電壓 。
內部電源模塊損壞：電容短路、整流橋或 DC-DC 轉換芯片失效導致無輸出電壓。處理：測量各點電壓，定位并更換損壞的電源元器件 。
主芯片或驅動電路故障：主控 MCU 死機、PWM 輸出異常或驅動級 MOS 管擊穿。處理：若供電正常但無信號輸出，需專業芯片級維修或更換主板 。
外部信號互鎖：速度反饋丟失、過流保護觸發或使能信號未閉合。處理：檢查傳感器接線，復位控制器參數，確認使能回路閉合 。
注意事項
安全警示：操作前務必切斷主電源并等待電容放電，防止觸電或擴大故障；該模塊涉及精密調速邏輯，非專業設備（如示波器、編程器）難以修復深層芯片故障 。
維修建議：若基礎電壓測量正常但仍無法啟動，通常涉及固件丟失或深層電路損壞，建議聯系原廠或?qū)I(yè)伺服維修機構進行板級修復，避免盲目更換元件造成二次損壞 。
海茵斯曼控制器維修：模塊炸，帶不動負載，主軸準備未緒，無使能，使能不上，驅動器未使能，編碼器報警故障，主軸驅動模塊報警，輸出電壓低，紅色燈亮，無顯示，缺相,輸出控制點壞，使能不正常，報故障，不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行,Z軸報警，X軸無法使能，Y軸短期內驅動故障維修，驅動電機變頻器出錯，軸伺服故障，伺服電機不轉等等故障維修。
