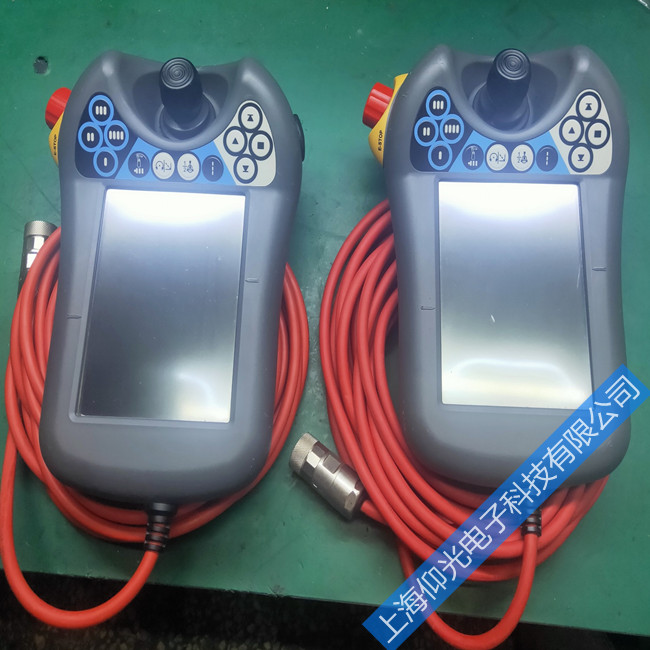

ABB示教器屏幕黑屏、花屏故障維修
第一步：外部供電與連接檢查（最高頻原因）
這是最常見故障點，需要重點排查。
檢查供電電壓：使用萬用表測量示教器接口端（如X1/X2）或控制柜側供電端子的電壓，標準應為24V DC (±10%) 左右。若電壓異常，需檢查控制柜內的電源模塊和保險絲。
檢查連接線纜和接口
觀察與搖晃測試：檢查示教器電纜外觀有無破損、死折。嘗試在開機狀態下輕輕晃動或彎折電纜，尤其是接頭附近，觀察屏幕顯示是否隨之變化，以判斷是否存在內部斷線。
清潔與緊固：檢查兩端插頭的針腳是否彎曲、氧化或松動。用無水酒精清潔后重新插拔并確�？ǹ坻i緊。
排除節能模式：部分型號有節能背光功能，閑置后會自動黑屏�？蓢L試觸摸屏幕或按任意鍵喚醒。
提示：如果條件允許，用一根正常的備用電纜或另一臺示教器進行交叉測試，能最快將問題定位在線纜、示教器本身還是控制柜側。
第二步：軟件與系統恢復
如果外部檢查都正常，可以嘗試軟件層面的恢復。
強制重啟：長按示教器上的電源鍵5-10秒，強制關機后再重新開機。
嘗試進入恢復模式：開機時同時按住特定組合鍵（不同型號可能不同，如 Menu + OK + 電源鍵，或 A + B + 電源鍵），看能否進入恢復菜單。在菜單中可以嘗試“重啟系統”或“恢復出廠設置”（注意：恢復出廠會清除用戶程序和配置，操作前務必確保有備份�。�。
使用RobotStudio修復系統：通過以太網連接機器人控制器和安裝了RobotStudio的電腦，使用“System Status”查看系統狀態，必要時執行“Reinstall System”修復或重裝系統。
第三步：內部硬件拆檢（需謹慎）
如果以上步驟均無效，且您具備靜電防護和拆機能力，可考慮拆機檢查。操作前務必?cái)嚅_所有電源連接，并佩戴防靜電手環。
檢查內部保險絲與電容：拆開外殼后，首先目視檢查內部電源板上的保險絲是否熔斷，電容是否有鼓包、漏液跡象。
檢查屏幕排線（FPC）：這是內部檢查中非常關鍵的一步。找到連接主板和液晶屏的柔性排線。輕輕拔出，用軟毛刷清理接口，再用無水酒精擦拭排線金手指，然后重新小心插緊并固定卡扣。很多花屏、閃屏問題都源于此。
判斷背光與屏幕故障：
有背光但無圖像（白屏/灰屏）：在強光下觀察屏幕是否有極微弱的圖像。若有，問題可能出在背光系統；若無圖像，則更可能是主板或屏幕本身損壞。
無背光也無圖像：屏幕完全無響應，重點檢查電源模塊、主板供電芯片，故障可能性更高
ABB示教器常見故障維修：黑屏/花屏/顯示異常，卡在啟動界面(顯示“Booting in progress...”)，按鍵失靈/反應遲鈍，觸摸屏失靈/無反應，操縱桿無反應，無法與控制器通信。
