一、故障點定位

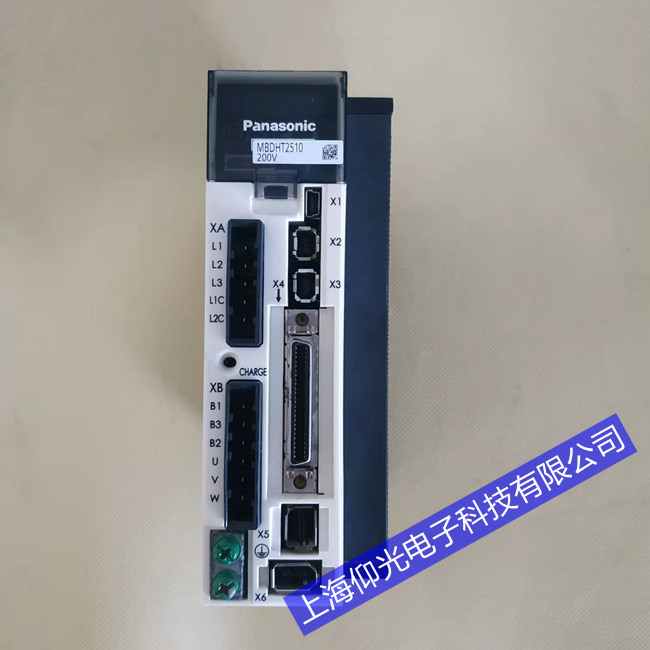

松下驅動器A6B 系列 EtherCAT 總線伺服 Err27.4，屬于單周期位置指令超速保護報警，驅動器偵測單個通訊周期接收指令驟增，換算轉速超出電機額定上限，隨即停機鎖機、伺服無法使能。故障集中三大點位：上位控制器通訊輸出端口、伺服總線網線線路、驅動器總線信號接收電路。故障分兩類現象：設備啟動瞬間直接報錯，多為程序參數錯誤、電子齒輪配比失衡；設備高速往復間歇跳碼，多為總線線路電磁干擾、網線破損虛接，在數控機械手、流水線輸送設備上高發。
二、故障原因分析
上位程序與參數配置不當是首要誘因。PLC 運動程序點位速度、加減速參數設置偏大，單周期下發脈沖指令超出伺服接收上限；電子齒輪比分子分母配比失調，指令經過倍頻放大后瞬時超速，直接觸發 27.4 保護。新機調試誤改總線周期參數，通訊刷新時間設置過短，數據傳輸擁堵造成指令堆積。
總線線路干擾與線材劣化為高頻誘因。普通非屏蔽網線和動力電源線同槽布線，變頻器、接觸器通斷產生電磁雜波，總線數據錯亂畸變，伺服誤識別超大指令；網線長期隨拖鏈彎折，線芯隱性斷路、水晶頭氧化針腳虛接，信號丟包異常觸發報警，設備接地缺失會進一步放大干擾問題。
硬件隱性故障占小概率。驅動器內部總線收發芯片老化，信號采樣失真誤判指令數值；上位控制器通訊模塊故障，間歇性輸出異常脈沖指令，空載正常、帶負載頻繁報警。
三、維修處理角度
維修遵循先查參數、再整線路、最后排查硬件的檢修步驟。第一步聯機調取程序，核對運動速度、加減速參數，下調超限點位運行速率，重新優化電子齒輪比參數；修改伺服 Pr7.22 參數至 32，放寬單周期指令容錯閾值，保存參數空載試運行。
第二步全線整改布線，淘汰普通網線更換六類屏蔽網線，強弱電線路分槽隔離，網線屏蔽層單點可靠接地，重新壓接氧化水晶頭，修復破損線路，從源頭消除電磁干擾。
第三步分段替換排查硬件，更換完好控制器與總線線纜，區分故障源在上位還是伺服；驅動器頻繁報警時拆機檢修總線接口、通訊芯片，更換老化元器件。
整機連續啟停滿載運行兩小時無重復報警，各項定位、速度指標達標，方可投入量產。
結語
松下驅動器Err27.4 故障八成源于參數設置與線路干擾，日常定期緊固總線接頭、規范走線布局，能有效規避突發性停機故障。
