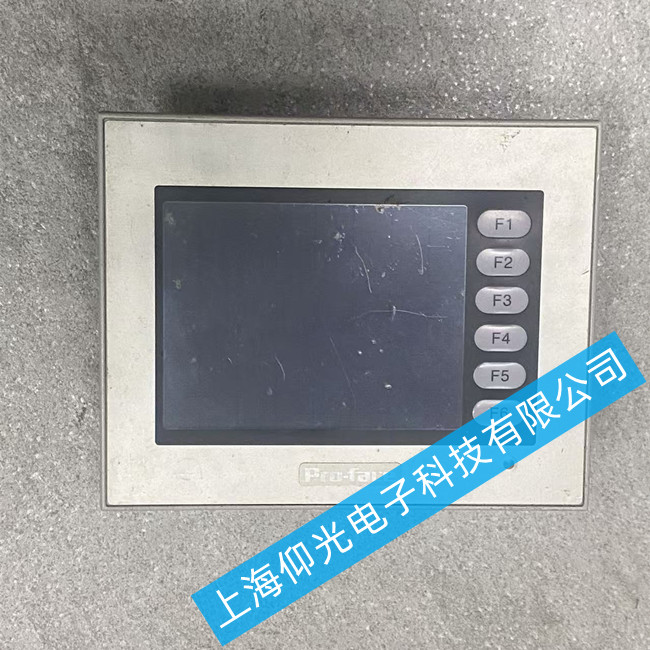

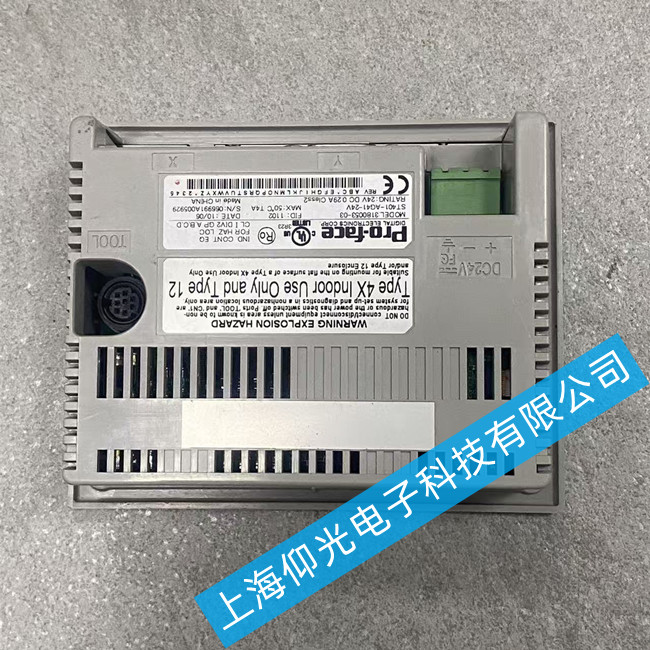

普洛菲斯觸摸屏維修ST401-AG41-24V電源板故障維修方法
普洛菲斯ST401-AG41-24V觸摸屏電源板故障，結合同系列觸摸屏維修經驗，整理了對應故障表現和分步維修方案：‌
一、常見電源板故障表現
該型號電源板故障主要表現為：觸摸屏完全無顯示、通電無反應、指示燈不亮、屏幕閃爍不開機，部分故障會伴隨輸出電壓異常偏低。
二、分步維修排查方案
1. 外部基礎檢查（優先操作）
先檢查外部輸入供電：測量供電輸入電壓，確認電壓為符合規格的24V直流，排除外部電源輸出異常、接線松動氧化問題。
檢查電源板外觀：查看是否有保險絲熔斷、電容鼓包漏液、元件燒焦發黑的明顯故障點，優先更換燒毀的保險絲和鼓包電容，多數小故障可直接修復。
2. 輸出電壓檢測（核心檢測步驟）
斷電斷開電源板與主板的連接，通電測量電源板各組輸出電壓：
如果輸出電壓為0：說明電源板初級輸入/次級輸出電路損壞，排查保險絲、整流橋、開關管是否擊穿，更換損壞的功率元件。
如果輸出電壓偏離額定值（如5V輸出僅為3V左右）：說明穩壓電路故障，檢查穩壓芯片、反饋光耦元件，更換變值失效的元件修復穩壓功能。
如果輸出電壓帶載后大幅跌落：說明電源板帶載能力不足，大概率是濾波電容容量下降，更換所有失效的濾波電容即可解決。
3. 對應常見故障針對性修復
（1）完全無顯示、通電無反應
參照同系列ST400系列的維修經驗，若手觸屏幕有蜂鳴響應、說明程序運行正常，電源板無輸出則排查：
檢查輸入保險絲是否熔斷，若保險絲熔斷確認無短路后更換同規格保險絲；
若保險絲正常，排查初級整流橋、PWM開關芯片是否損壞，更換損壞的主功率元件。
（2）屏幕亮度異常/閃爍
電源板輸出電壓不穩定會導致該問題，排查：
檢測輸出端濾波電容，更換容量下降的電容；
檢查穩壓反饋電路，更換性能異常的光耦和穩壓芯片，穩定輸出電壓。
4. 專業維修方案

如果自行檢測無法定位故障，可聯系專業工控維修機構（如廣州友儀技術），該機構有該型號電源板庫存配件，可提供免費檢測和直接更換維修服務。
