一、故障點定位

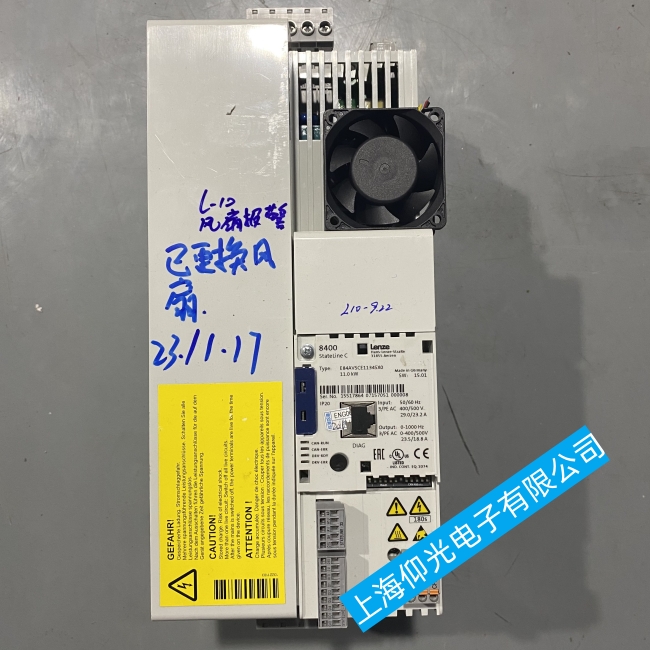

倫茨 8400系列變頻器出現欠壓告警，指直流母線電壓低于系統設定閾值，設備上電自檢、運行啟停階段均可能觸發保護停機，廣泛應用于流水線、風機、機床傳動設備。故障主要集中在三大區域：三相輸入供電回路、主回路整流與預充電單元、母線儲能電容及電壓采樣電路。故障表現分為兩類：通電瞬間直接報欠壓，多為進線缺相、預充電回路失效；負載運行中隨機告警，多為電網波動、電容老化帶載穩壓不足。該故障會導致變頻器無法正常升頻運轉，復位后依舊反復報錯。
二、故障原因分析
外部供電異常是最主要誘因。廠區內大功率設備集中啟停，造成電網瞬時壓降，三相輸入電壓達不到變頻器額定標準；進線空開觸點燒蝕、接線端子松動氧化，線路接觸電阻增大，整流后母線電壓持續偏低；三相電源線徑偏小、布線距離過長，帶載運行后線路損耗加劇，進一步拉低母線電壓。此外，供電回路單相斷線、缺相運行，也會直接引發欠壓保護。
主回路元器件老化為常見內因。變頻器長期高溫運行，母線電解電容電解液干涸、容量衰減，儲能與穩壓能力大幅下降，無法緩沖電壓波動；整流橋二極管性能劣化，整流效率降低，空載電壓正常，帶載后電壓快速跌落。預充電電阻、預充電接觸器損壞，上電階段母線無法正常建壓，開機便觸發欠壓報警。
硬件采樣與環境問題形成隱性故障。電壓檢測回路電阻、運放元件參數漂移，采樣數據失真，出現正常電壓下的誤報警；電控柜密閉、積塵嚴重，元器件散熱不良加速老化；現場電壓瞬時浪涌、線路漏電，同樣會干擾電壓檢測，造成間歇性欠壓告警。
三、倫茨8400變頻器維修處理角度
檢修遵循先外后內、分段排查的原則逐步處理。第一步斷開負載，實測三相輸入電壓，緊固所有接線端子，打磨去除端子氧化層；空開、熔斷器損壞及時更換，電網長期電壓偏低可加裝穩壓設備，解決外部供電隱患。
第二步斷電并對母線充分放電，拆機檢查母線電容，出現鼓包、漏液、容量不足時，整組更換同規格電容；使用萬用表檢測整流橋、預充電電阻與接觸器，導通異常、阻值偏移的元器件立即替換，恢復主回路正常工作狀態。
第三步檢修電壓采樣電路，對變質電阻、運算放大器進行更換，校準電壓檢測參數，消除誤報問題；清理變頻器內部粉塵，改善電控柜通風條件，延長元器件使用壽命。
全部維修完成后，先空載試運行半小時，監測母線電壓保持穩定，再連接電機進行加減速、滿載測試，全程無欠壓告警，即可投入正常使用。
結語
倫茨8400變頻器維修欠壓故障多由供電不穩、電容老化、線路接觸不良引發。日常定期緊固接線、清理內部灰塵、檢查供電線路，能夠有效減少此類故障，保障設備連續穩定運行。
