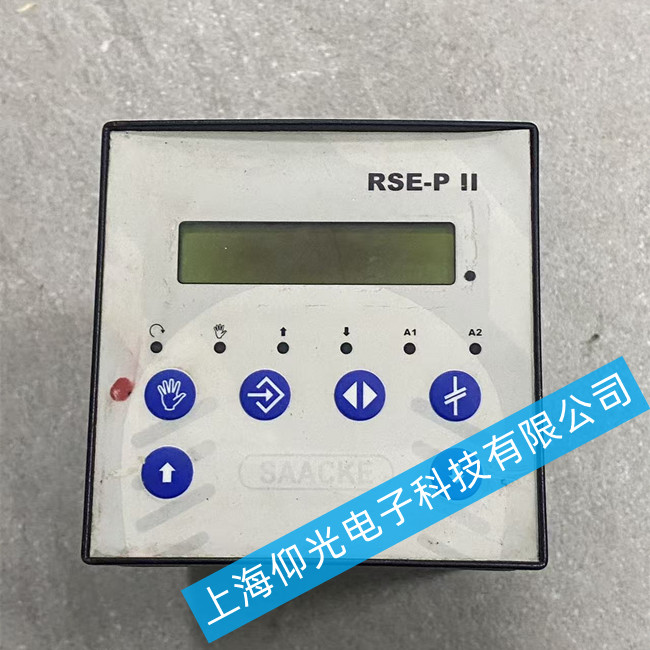

SAACKE控制器RSE-P II常見故障維修方法
SAACKE扎克RSE-P II是船舶/鍋爐燃燒器專用控制器，該型號常見故障按發生率整理了標準化維修方案：
一、先區分該型號高發故障類型
故障集中在4類核心場景，對應逐步排查：
二、分類型維修排查方案
1. 上電無顯示/完全不工作（最高發，占比超50%）
故障點集中在電源回路：
外部基礎排查：測量輸入供電電壓（該型號通常為AC220V/24V直流），確認電壓在額定范圍，排除外部電源跳閘、接線松動氧化；檢查進線保險絲是否熔斷，若熔斷先排查短路再更換同規格保險。
內部電源板維修：拆機查看電源板是否有電容鼓包漏液、元件燒焦發黑，優先更換鼓包電容和燒斷的保險；若電源板無輸出，檢查整流橋、開關管是否擊穿，更換對應損壞功率元件修復供電；若開關電源芯片損壞，直接更換同型號芯片即可。
主板核心故障：電源板輸出正常仍無顯示，測量主板核心供電，更換損壞的穩壓芯片；若晶振不起振，更換晶振修復啟動回路。
2. 點火失敗/無法啟動燃燒器
該故障是使用中的高發問題，分步驟排查：
輸入信號排查：檢查溫度/壓力啟動信號是否正常接入，確認控制器收到啟動指令；接線松動、信號開關損壞會導致無啟動信號，重新接線或更換損壞的信號開關。
點火回路檢查：測量點火變壓器輸出電壓，若沒有高壓輸出，檢查控制器側點火繼電器觸點是否燒蝕，更換燒蝕的繼電器；若點火變壓器本身損壞，更換對應變壓器。
火焰檢測故障：該控制器采用離子探針/紫外檢測器檢測火焰，若點火后熄火報故障，清理探針/檢測器探頭積碳，積碳會導致無法檢測火焰信號；清理后仍故障，測量檢測器輸出信號，信號異常則更換火焰檢測器。
3. 運行中熄火/頻繁報故障
多數檢測或供電不穩定引發：
供電波動排查：測量運行中供電電壓，若電壓波動過大，加裝穩壓電源，電壓不穩會導致控制器程序跑飛觸發保護。
檢測元件老化：離子探針、火焰檢測器長期高溫使用會老化，檢測靈敏度下降，導致誤判熄火，更換對應檢測元件即可解決。
觸點老化：內部輸出控制繼電器長期通斷，觸點會燒蝕氧化，導致燃料閥供電不穩定，引發熄火，更換所有老化的輸出繼電器即可修復。
4. 溫度/壓力控制不準、波動大
信號校準：進入控制器參數校準界面，重新校準溫度/壓力傳感器的零點和量程，傳感器漂移是控制不準的常見原因，校準后即可恢復精度。
傳感器故障：校準后仍波動大，測量傳感器輸出信號，若信號波動異常，說明傳感器損壞，更換同型號傳感器即可。
控制參數調整：若傳感器正常，調整PID比例、積分參數，該型號長期使用后參數容易偏移，重新優化參數即可解決波動問題。
三、維修提示
該控制器是鍋爐燃燒系統核心控制部件，維修后需要做空載點火測試和運行參數校準，確認燃燒穩定后再投入使用；若主板MCU程序損壞，需要燒錄原廠RSE-P II專用程序，非專業維修機構建議直接更換原廠控制器，避免影響鍋爐運行安全。
