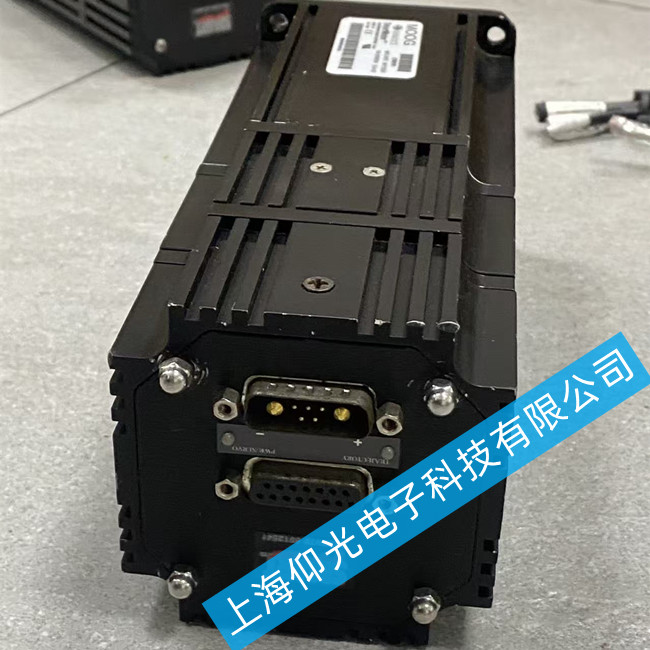

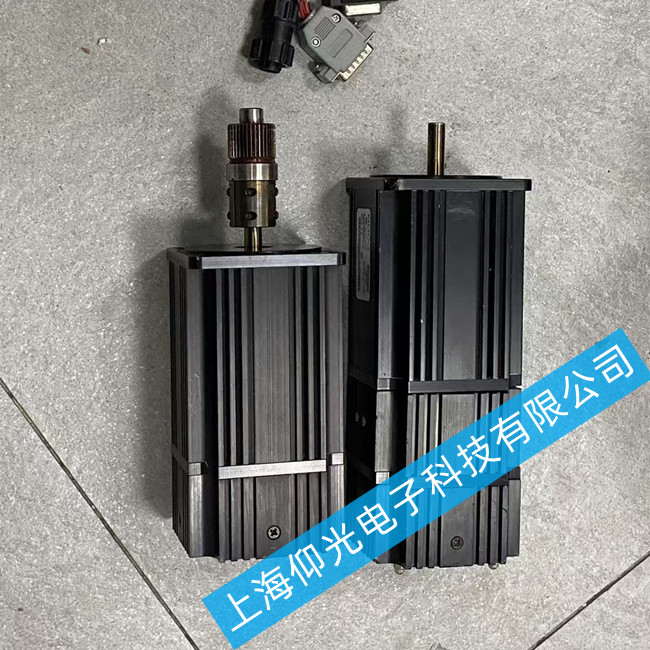

穆格伺服電機維修E308161燒線圈繞組故障維修方法
一、核心故障原因
長期過載運行，繞組持續過熱導致絕緣層擊穿燒毀
供電缺相、電壓驟升驟降，引發瞬間過流擊穿繞組
電機內部進水、積塵受潮，絕緣性能下降引發相間/對地短路
軸承磨損掃膛，定子轉子摩擦剮蹭，破壞繞組絕緣層
二、分步維修方法
先完全斷電，拆解電機端蓋，清理燒毀繞組的殘留漆包線，記錄原繞組的線徑、匝數、繞向參數。
重新繞制同規格的耐高溫絕緣繞組，完成后做浸漆烘干處理，強化繞組絕緣性能。
檢測軸承磨損狀態，更換老化軸承，校準定轉子同軸度，避免后續出現掃膛問題。
完成組裝后做絕緣耐壓測試、三相電阻平衡校驗，確認參數達標后空載試運行，驗證電機運行狀態穩定。
專業維修操作流程
安全斷電與初步診斷：切斷主電源及控制電，斷開電機與驅動器連接；使用兆歐表測量三相繞組對地絕緣（應>5MΩ，燒毀者通常接近 0Ω）及萬用表測三相電阻平衡度（偏差>2%即異常），確認燒毀范圍 。
拆解與清理：拆除編碼器、端蓋及軸承，取出燒毀定子；清理鐵芯殘留絕緣漆與碳化物，檢查轉子磁鋼是否退磁或損傷（燒線圈常伴隨高溫導致失磁）。
重繞或更換：按原廠線徑、匝數、繞法重新繞制線圈（需專用模具與數據），或直接更換同規格定子組件；嚴禁隨意更改參數，否則扭矩與反饋特性失效 。
絕緣與固化：繞組完成后進行真空壓力浸漆（VPI），嚴格控溫烘干以恢復絕緣等級（通常 F 級或 H 級）。
組裝與校準：裝回軸承、編碼器，必須執行編碼器零點與電角度對齊校準（通過直流注入法或示波器觀察 Z 相信號鎖定相位），否則電機抖動、報警或無法啟動 。
測試驗證：空載試運行檢測電流平衡、溫升及噪音；連接驅動器進行低速至高速全范圍測試，確認無過流報警且定位精準 。
穆格伺服電機維修故障：磁鐵爆鋼、磁鐵脫落、電機維修、卡死轉不動、編碼器磨損、碼盤/玻璃盤磨損破裂、電機發熱發燙、電機進水、電機運轉異常、高速運轉響聲、噪音大，剎車失靈、剎車片磨損、低速正常高速偏差、高速正常低速偏差、啟動報警、啟動跳閘、過載、過壓、過流、不能啟動、啟動無力、運行抖動、失磁、跑位、走偏差、輸出不平衡、編碼器報警、編碼器損壞、位置不準、一通電就報警、一通電就跳閘、驅動器伺服器報警代碼、燒線圈繞組、航空插頭損壞、原點位置不對，編碼器調試/調零位、更換軸承、軸承槽磨損、轉子斷裂，軸斷裂、齒輪槽磨損等故障維修。
