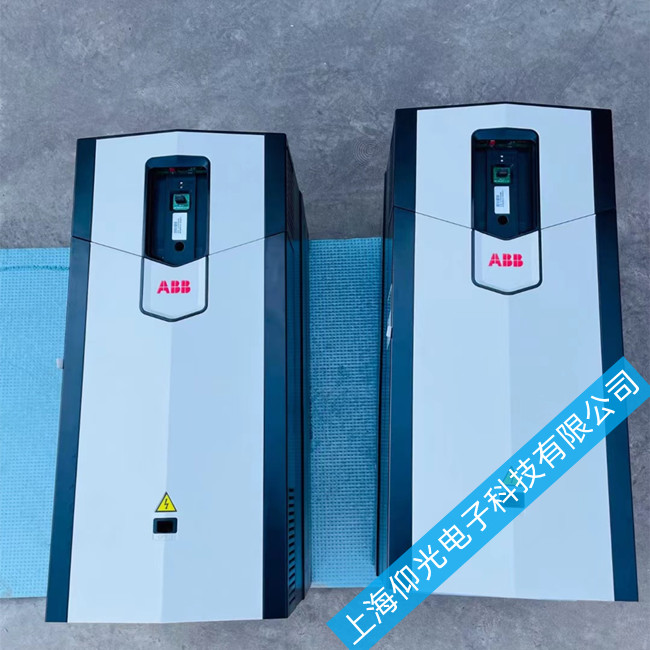

ABB變頻器報警F0004故障原因和及排查步驟
ABB變頻器報警F0004的含義并非絕對統一，具體指代什么故障，取決于變頻器的具體系列。
在ACS510、ACS550、ACS580等常見系列中，F(xiàn)0004通常代表短路故障 (SHORT CIRC)。
但在ACS150等部分系列中，F(xiàn)0004則指直流母線欠壓 (DC UNDERVOLT)。
因此，排查前最好先確認一下你的變頻器型號。下面針對這兩種情況分別說明。
情況一：短路故障 (SHORT CIRC) - 最常見情況
如果變頻器是 ACS510、ACS550、ACS580 等系列，F(xiàn)0004 表示檢測到了短路。這通常意味著輸出回路存在異常的低阻抗路徑。
可能原因：
外部短路：電機電纜絕緣破損、老化，或電機內部繞組短路。
變頻器內部故障：變頻器內部的 IGBT 功率模塊損壞。
外部干擾：供電電源不穩定或存在瞬時擾動，可能導致誤報。
安裝問題：電機屏蔽接地處理不當也可能觸發。
排查步驟：
安全第一：務必斷開變頻器所有電源，等待其完全放電后再進行操作。
斷開負載測試（核心步驟）：將變頻器輸出端（U/V/W）與電機電纜完全脫離。然后給變頻器通電并嘗試啟動。這是判斷故障源于外部還是內部的關鍵。
若報警消失：問題出在外部（電機或電纜）。
若報警依舊：問題很可能在變頻器內部（如IGBT模塊）。
檢查外部設備：
檢查電機和電纜：用萬用表或兆歐表（搖表）測量電機三根引線之間、以及每根引線對地（電機外殼）的絕緣電阻。正常值應遠大于 5MΩ。若阻值過小或為零，說明存在短路。
檢查供電電源：確認輸入電源電壓穩定，無劇烈波動或缺相。
檢查內部設備：如果斷開負載后報警依舊，基本可以判斷是變頻器內部硬件（如IGBT模塊）損壞。這種情況不建議自行拆修，應聯系專業維修服務。
情況二：直流母線欠壓 (DC UNDERVOLT)
如果你的變頻器是 ACS150 等將此代碼定義為欠壓的系列，F(xiàn)0004 則表示變頻器內部的直流母線電壓過低。
可能原因：
輸入電源缺相、電壓過低。
變頻器內部熔斷器熔斷。
整流橋等內部硬件故障。
排查步驟：
檢查輸入電源是否正常，三相電壓是否平衡。
檢查變頻器上的熔斷器或斷路器是否完好。
檢查參數設置，確認欠壓控制器（parameter 2006 UNDERVOLT CTRL）處于開啟狀態。
總結與建議
總的來說，排查F0004報警，建議遵循“先外后內，先易后難”的原則：
確認機型：查閱變頻器面板上的型號標簽，確認具體系列。
查閱手冊：根據機型找到對應的用戶手冊，確認F0004在本機上的準確定義。
斷開負載測試：這是判斷故障點在內還是在外的最有效方法。
外部檢查：重點檢查電機和電纜的絕緣情況。
