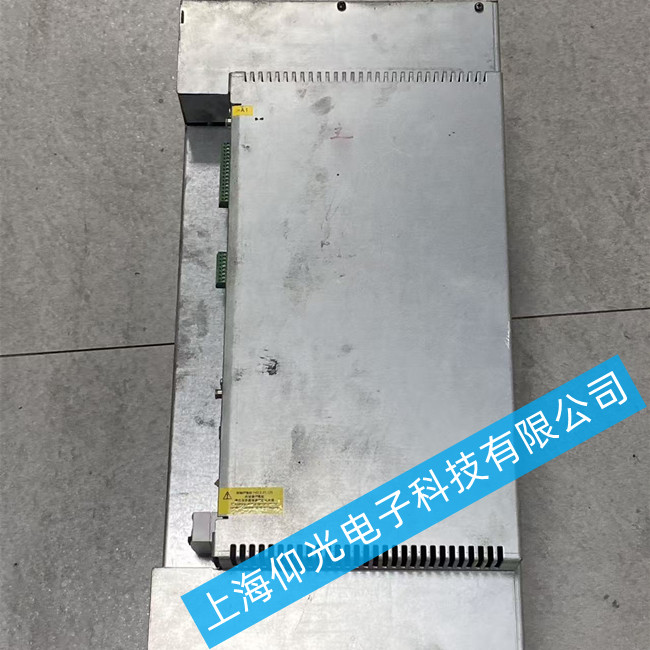

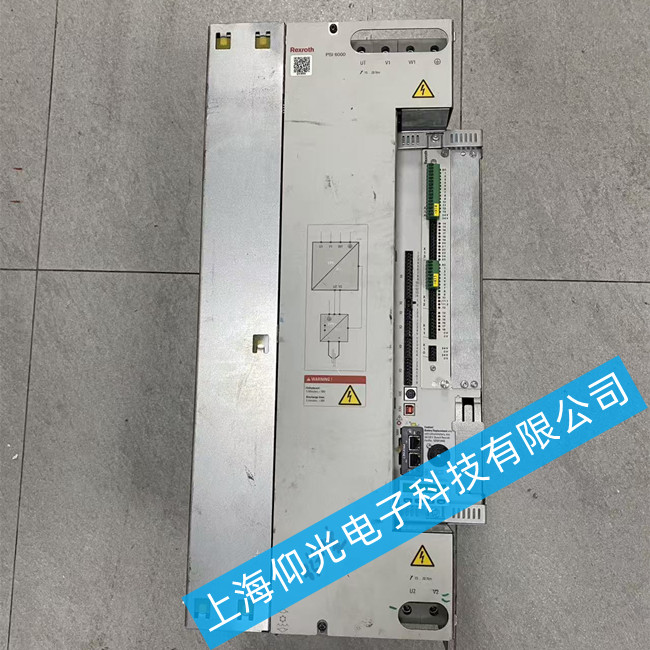

力士樂控制器電源維修PSI64C0.783W1炸機故障維修方法
一、核心故障原因
外部輸入電壓驟升、浪涌沖擊，直接擊穿電源回路元件
內部母線濾波電容擊穿短路，引發功率管、保險大面積燒毀
負載側短路過流，反向沖擊電源模塊，導致炸機
長期積塵受潮，板面絕緣性能下降，引發爬電短路炸機
二、分步維修方法
完全斷開設備供電，拆機清理炸機殘留的焦黑碎屑，目視標記所有燒毀的元件點位。
用萬用表全面檢測電源回路，替換擊穿的功率管、熔斷的保險、鼓包失效的濾波電容，更換同規格的損壞元件。
排查負載側短路故障，確認無隱性短路點后，接入低壓測試電源逐步升壓，驗證電源輸出電壓正常。
清理整機內部積塵，烘干受潮板面，做好絕緣防護，額定電壓下帶載運行30分鐘，確認無二次炸機風險。
力士樂電源標準維修流程（按順序執行）
外觀與初步檢測：檢查整流橋、逆變模塊（IPM/IGBT）、直流支撐電容是否有炸裂、鼓包、燒黑痕跡；檢查充電電阻是否燒斷、繼電器觸點是否熔焊粘連 。
萬用表靜態阻值測量：斷電狀態下，測量輸入端（L1/L2/L3）對直流母線（P/N）、輸出端（U/V/W）對 P/N 的正反向電阻。若阻值接近0Ω或蜂鳴檔導通，確認功率模塊擊穿；對比三相阻值是否平衡 。
驅動電路排查：炸機往往伴隨驅動板損壞。檢查驅動芯片供電（±15V）、光耦及驅動電阻是否開路/燒毀；更換模塊前必須確認驅動波形正常，否則新模塊上電即炸 。
限流試機驗證：串入兩只 25W/220V 燈泡代替保險絲上電。
燈泡常亮：主回路仍有短路（模塊未換凈或電容短路）。
燈泡微亮后熄滅：充電回路正常，電容充電完成。
給運行指令后燈泡閃爍/變亮：逆變模塊觸發短路或電機側短路 。
元件更換與組裝：更換損壞的功率模塊、電容、保險絲及受損驅動元件（務必同型號或參數兼容）；清理電路板碳化物，補焊松動焊點；恢復接線后再次靜態測量確認無短路 。
空載與帶載測試：先不接電機空載運行，觀察電壓建立及報警情況；正常后接電機空載運行，最后逐步加載測試 。
