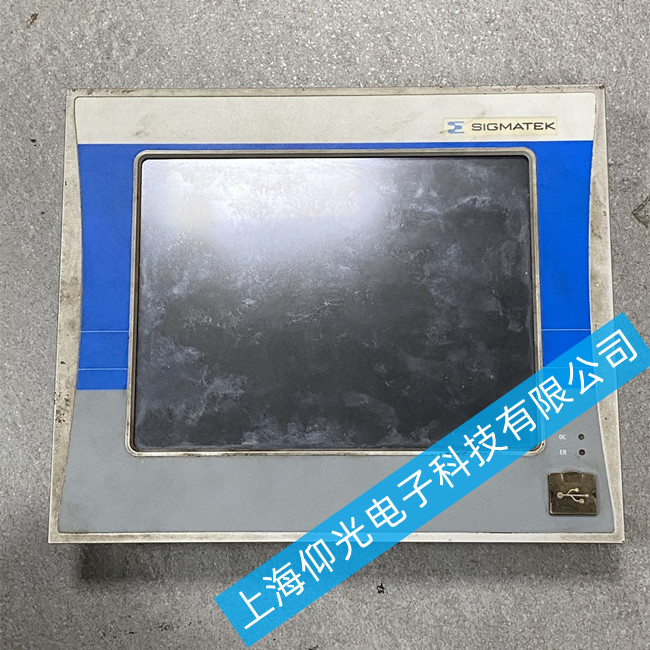

西格瑪泰克觸摸屏維修5AP5230.240C-C01白屏故障維修
一、核心故障原因
供電異常：電源適配器輸出不穩、內部DC-DC轉換電路元件損壞，屏幕供電中斷
鏈路故障：屏線松動氧化、排線斷裂，顯示信號無法正常傳輸?shù)揭壕?br /> 硬件損壞：液晶屏背光板燒毀、驅動芯片故障，主板顯示回路元件虛焊
軟件異常：系統固件崩潰、程序丟失，無法正常加載顯示畫面
二、分步維修方法
斷電后重新插拔電源，用萬用表檢測輸入供電電壓，更換穩定的適配電源，排除外部供電問題。
拆機重新插拔屏線，用無水酒精擦拭氧化的金手指，更換斷裂損壞的排線，恢復信號傳輸。
檢測內部DC-DC轉換電路，更換鼓包電容、損壞的PWM控制器等失效元件，修復供電回路。
檢測液晶屏背光與驅動電路，更換損壞的背光板、驅動芯片，修復主板虛焊的引腳。
重新刷入匹配的官方固件，恢復系統程序，通電測試確認白屏故障完全排除。
三、西格瑪泰克觸摸屏白屏硬件故障分類
西格瑪泰克觸摸屏白屏故障表現與硬件損壞規律，可精準分為三類快速鎖定檢修層級：一是完全硬性白屏，開機直接純白無任何顯示、無背光變化，按鍵操作無反饋，屬于屏幕總成、主供電回路硬性損壞故障；二是功能性白屏，屏幕純白、按鍵正常、系統可正常啟停，僅無畫面顯示，多為背光驅動、顯示排線、圖像輸出電路故障；三是間歇性白屏，冷機開機顯示正常、熱機白屏，機床震動后突發白屏，靜置恢復顯示，屬于線路虛接、元件熱漂移、焊點脫焊隱性故障。
二、核心硬件故障原因分析
（一）顯示排線接觸不良與損壞（占比42%，最高發）
顯示排線松動、氧化、斷裂是海德漢系統白屏的首要高發硬件故障。海德漢數控操作屏內置精密LVDS顯示排線，機床長期加工震動、柜門頻繁開合、機身輕微形變，極易導致排線接口卡扣松動、針腳氧化銹蝕；排線長期彎折擠壓，會出現內部線芯微斷、傳輸線路斷裂，造成圖像信號完全中斷。此類故障典型特征為系統正常啟動、按鍵有反饋、機床可正常運行，但屏幕純白無畫面，是現場故障率最高、最易被誤判為系統軟件故障的核心問題。
（二）屏幕背光與驅動電路失效（占比25%）
背光燈管、背光板、驅動模塊損壞是白屏故障的核心隱性誘因。海德漢數控屏幕依靠背光組件提供光源，屏幕圖像正常輸出但背光失效后，肉眼僅能看到純白黑屏狀態，形成白屏假象。設備長期高溫運行導致背光燈管老化發黑、燈絲熔斷、背光驅動板電容鼓包失容、芯片擊穿，造成背光電路停止工作；機床電壓波動、瞬時浪涌會直接燒毀背光驅動元件，引發持續性白屏故障，現場誤判率極高。
（三）屏幕本體總成損壞（占比16%）
液晶屏幕本體老化、內部電路損壞是頑固性白屏的主要誘因。屏幕長期通電工作，液晶層、像素驅動電路持續勞損老化，出現內部線路斷路、液晶失效；機床磕碰、壓力擠壓造成屏幕內部隱形碎裂、電路斷連，導致畫面無法正常成像，呈現全屏純白狀態；屏幕密封老化后水汽、油污侵入屏幕夾層，腐蝕內部精密電路，逐步引發顯示失效、固定白屏故障，常規檢修無法修復。
（四）主板顯示輸出電路故障（占比11%）
系統主板顯示驅動芯片、采樣電路老化損壞，是疑難白屏故障的關鍵誘因。主板負責圖像信號編碼、輸出傳輸，長期高溫運行導致顯示芯片性能衰減、參數漂移；電網浪涌、靜電沖擊擊穿顯示驅動元件，造成無圖像信號輸出；板卡粉塵堆積、受潮微短路，觸發顯示電路自鎖保護，系統正常運行但無畫面輸出，表現為持續白屏。
（五）工況老化誘發故障（占比6%）
電控柜密閉高溫、散熱不良，加速屏幕與板卡元件熱老化；車間粉塵、切削液水汽、油污侵入操作屏內部，腐蝕排線、接口與背光電路；機床24小時不間斷運行、高頻震動，持續加劇線路松動與元件勞損，大幅提升白屏故障發生概率。
西格瑪泰克觸摸屏常見故障:上電黑屏、 花屏、暗屏、藍屏、白屏、閃屏,無背光、背光暗、對比度低、有背光無字符,上電無反應、上電燒元器件,不能正常開機、按觸摸屏無反應或反應慢(觸摸不良)、內容錯亂、進不了系統界面、顯示不清晰維修,屏幕模糊維修,上電無顯示維修,運行不正常等維修、按鍵損壞、電源板故障、高壓板故障、液晶故障、主板壞,上電黑屏、 花屏、藍屏、白屏，上電無反應、上電燒保險，不能正常開機、進入不了系統、觸摸問題、按鍵問題、內容錯亂，觸摸無反應、觸摸反應慢、 觸摸死機、觸摸偏差，無背光、背光暗、PWR燈不亮、通訊失敗等故障。
