一、AB伺服驅動器故障點定位

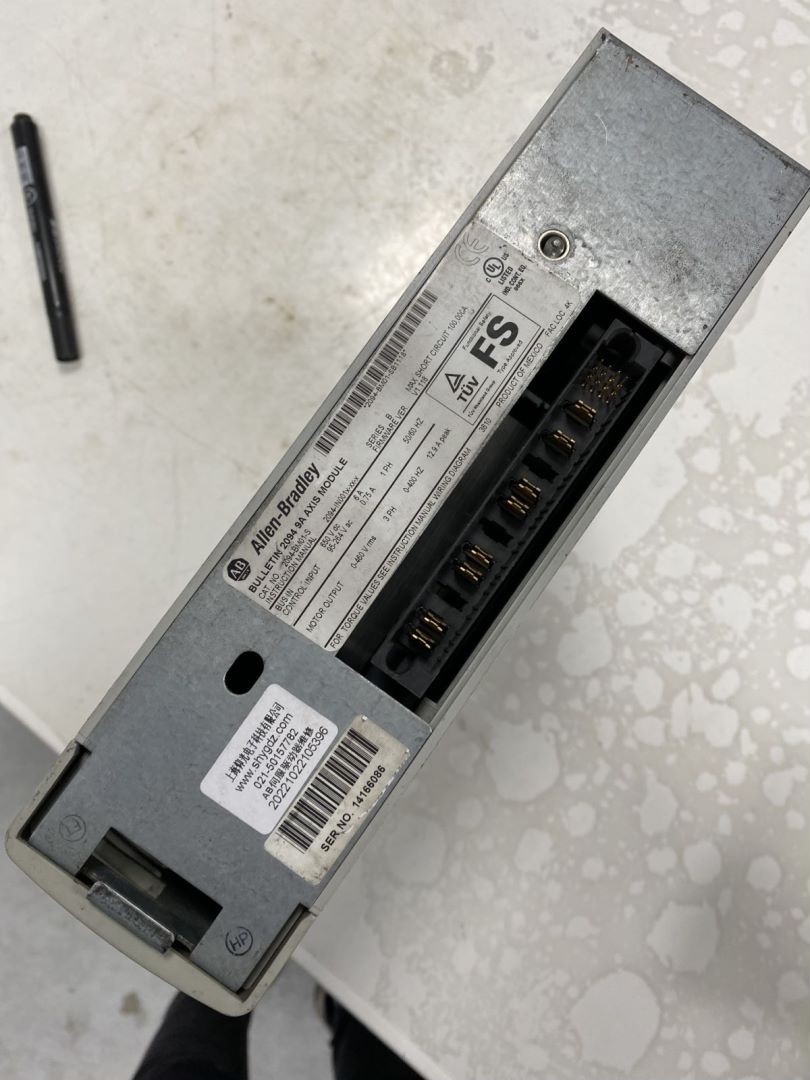

AB（羅克韋爾）Kinetix 5500/5700 系列伺服驅動器FLT M27，官方定義為控制模塊過熱故障，屬于驅動器核心硬件保護級報警。故障精準鎖定驅動器散熱系統、功率模塊、溫度檢測電路、環境工況四大核心區域。典型表現：開機短時間內報警，多為散熱風扇停轉或風道堵塞；運行中突發報警，多為功率模塊老化或過載；高溫環境頻發，多為散熱不良或環境溫度超標；重啟可清除但反復出現，多為溫度傳感器漂移或電路虛接。該故障觸發后驅動器立即停機，防止控制板與功率元件燒毀，直接中斷設備運行。
二、故障原因分析
散熱系統失效（首要誘因）。驅動器散熱風扇損壞、卡死或供電異常，無法有效散熱；散熱片積塵、油污堵塞風道，熱交換效率驟降；機柜通風不良、散熱空間不足，熱量積聚；風扇電源線虛接、氧化，導致風扇時轉時停。
功率模塊過載或老化。長期超負載運行，IGBT 等功率元件持續大電流發熱；頻繁啟停、正反轉，電流沖擊加劇模塊老化；驅動器選型偏小，與電機負載不匹配；模塊內部絕緣老化、結垢，熱阻增大，溫度飆升。
溫度檢測電路異常。內置溫度傳感器漂移、老化，檢測溫度失真；傳感器線路虛接、斷線，信號傳輸中斷；檢測電路元件（如電阻、電容）損壞，導致誤報過熱；主控板檢測通道故障，無法準確讀取溫度數據。
環境與工況不良�，F(xiàn)場環境溫度過高（超 40℃），超出驅動器額定工作范圍；粉塵、油污、濕氣侵蝕，加速元件老化與絕緣劣化；設備長期處于高負載、高頻率啟停工況，熱量持續累積；機柜內其他大功率設備散熱干擾，形成熱島效應。
電源與接線問題。輸入電壓不穩定、缺相，導致驅動器運行異常發熱；動力線接線端子松動、接觸不良，接觸電阻過大發熱；地線連接不良，電磁干擾引發電路異常升溫。
三、維修處理角度
檢修遵循先散熱后硬件、先外部后內部、先參數后電路、先空載后帶載原則，快速定位并解決問題。
第一步，全面排查散熱系統，恢復散熱能力。斷電后清理散熱片、風道的粉塵油污，確保通風順暢；檢查散熱風扇，手動撥動無卡滯，測量供電電壓正常，損壞則更換同規格風扇；優化機柜布局，保證驅動器四周留有足夠散熱空間，加裝散熱風扇或空調；緊固風扇接線端子，消除虛接。
第二步，檢測功率模塊與負載匹配性。斷開電機動力線，空載啟動驅動器，觀察是否報警，區分負載或驅動器故障；測量 IGBT 模塊溫度與導通特性，老化或損壞則更換；核對驅動器與電機功率，選型偏小則更換適配型號；優化運行工藝，避免長期重載、頻繁啟停，減少電流沖擊。
第三步，檢修溫度檢測電路，排除誤報。測量溫度傳感器阻值，判斷是否漂移、損壞，異常則更換；檢查傳感器線路無斷線、虛接，接頭針腳完好；檢測主控板檢測通道，元件損壞則維修或更換電路板；校準溫度檢測參數，確保數據準確。
第四步，改善運行環境，規范接線供電�？刂骗h(huán)境溫度在 0-40℃，高溫環境加裝降溫設備；做好機柜防塵、防潮處理，定期清理維護；穩定輸入電壓，排查缺相、電壓波動問題；緊固動力線、地線端子，確保連接可靠，分開敷設動力線與信號線，減少干擾。
第五步，參數優化與硬件防護。降低過載保護閾值，避免瞬時過載觸發過熱；延長加減速時間，減小電流沖擊；定期備份參數，便于快速恢復；加裝濾波器、磁環，抑制電磁干擾；建立定期巡檢機制，重點檢查散熱、溫度、接線狀態。
維修完成后，空載運行 30 分鐘，溫度正常無報警；帶載連續運行 1 小時，負載穩定、溫度可控、無過熱告警，即可投入生產。
結語
AB伺服驅動器FLT M27 故障本質是控制模塊溫度超限觸發硬件保護，核心誘因集中在散熱失效、功率模塊老化、檢測電路異常、環境工況不良。處理關鍵在于優先修復散熱系統，精準檢測功率模塊與檢測電路，優化環境與接線，規范運行參數，并落實定期維護，可徹底解決故障，保障伺服系統穩定高效運行。
