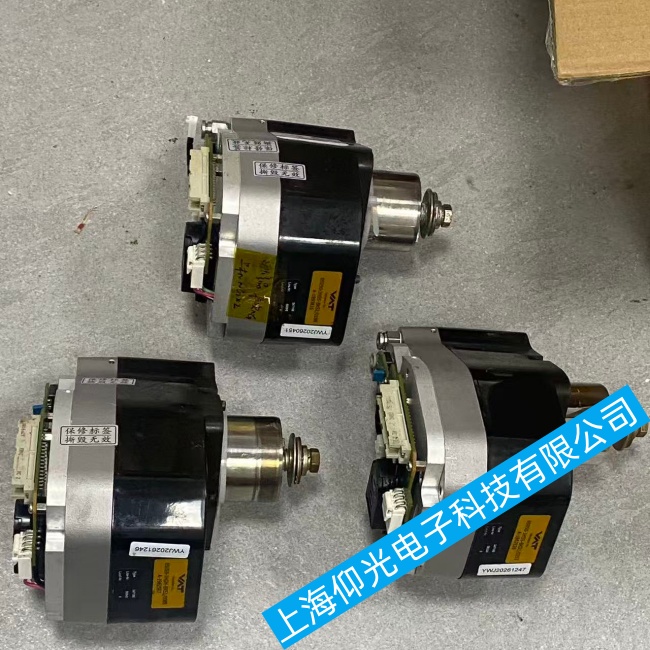

VAT 65050-JHSS-BKS1 真空擺閥動作遲鈍故障根源處理方案
該閥為伺服電機驅動鐘擺式真空調節閥，動作慢分四類誘因：電氣控制異常、伺服驅動故障、機械卡滯、工況壓差負載過大，按從簡到繁順序排查。
一、VAT 65050-JHSS-BKS1 真空擺閥快速外部預檢
1. 供電與信號檢查
測量伺服輸入24VDC，電壓低于 23V 會導致電機扭矩不足、啟停遲緩；端子氧化 / 松動緊固、更換破損線纜。
確認急停、真空腔體安全門聯鎖全部復位，聯鎖回路半導通會限制伺服輸出功率。
上位機控制信號：CC-Link / 模擬量 4–20mA 有無衰減、屏蔽接地不良造成信號延遲；增加信號隔離器消除電磁干擾。
查看伺服驅動器面板報警碼：無報警僅慢→機械 / 負載問題；報過載 / 扭矩超限→機械卡阻。
2. 壓差工況排查（高頻單側動作慢根源）
65050 關閉側允許壓差最大 1.2bar，開啟前閥座側壓力必須＜0.005bar，前后壓差過大會產生反向推力，擺閥開啟明顯變慢。
解決：先對閥上游腔體預抽，降低壓差再發開閥指令；工藝無法降壓則升級大扭矩伺服驅動模塊。
3. 手動離合與機械手感測試
切換手動模式轉動手輪：
手感順滑無阻力：機械本體正常，故障鎖定電氣伺服側；
轉動沉重、有卡頓、異響：閥內部機械卡滯，進入拆解維護。
二、VAT 65050-JHSS-BKS1 真空擺閥伺服驅動電氣故障修復
伺服控制器參數重置
進入閥控制界面，恢復出廠動作速度參數，重新標定開 / 關加速、減速斜率；若參數被人為調慢，直接恢復標準值。
位置傳感器故障
內置角度編碼器臟污、信號漂移，反饋延遲導致伺服反復微調、動作拖沓；清潔編碼器光柵，斷線 / 老化直接更換同型號傳感器。
伺服電機故障
測電機三相繞組電阻，阻值不均 / 對地絕緣＜1MΩ：線圈局部老化，扭矩衰減；更換伺服電機。
PFO 掉電保護模塊異常
BKS1 帶斷電復位機構，內部阻尼緩沖器卡滯會全程拖慢擺臂；拆開執行器后蓋清潔緩沖活塞，更換老化阻尼密封圈。
三、VAT 65050-JHSS-BKS1 真空擺閥閥體機械卡滯
1. 拆解清洗流程（必須先完全破真空、氮?dú)獯祾咔惑w）
拆下執行器與閥體連接法蘭，分離伺服擺臂；
取出擺閥閥板、閥軸、波紋管組件；
異丙醇超聲清洗閥座、閥板、轉軸粉塵、鍍膜沉積物、聚合物糊狀物；烘干無殘留。
2. 潤滑維護（真空專用潤滑，嚴禁普通黃油）
閥軸轉動軸承、擺臂鉸接點涂抹VAT 原廠真空高溫潤滑脂；舊潤滑脂干結是阻力核心來源，全部清理干凈再上新脂。
O 形圈、波紋管密封硬化膨脹：全套更換氟橡膠真空密封件，硬化膠圈會持續摩擦閥座增加負載。
3. 磨損變形檢修
閥軸輕微劃痕、毛刺：細金相砂紙拋光；深度劃痕直接更換閥軸；
波紋管擠壓變形、偏斜：替換焊接波紋管，變形會持續干涉擺板擺動；
閥板與閥座磕碰變形：修磨密封面，變形嚴重更換閥板總成。
四、VAT 65050-JHSS-BKS1 真空擺閥執行器傳動機構檢修
伺服輸出擺臂、連桿銷釘銹蝕、間隙過小卡滯：拆解除銹，加真空潤滑；
傳動限位緩沖塊老化膨脹，全程摩擦擺臂：裁切緩沖塊預留合理間隙；
執行器內部齒輪減速箱缺脂、金屬磨損：清洗齒輪，補加專用真空齒輪潤滑脂。
五、VAT 65050-JHSS-BKS1 真空擺閥分場景快速對應解決辦法
開慢、關正常：閥前壓差過高 → 預抽腔體降壓；
關慢、開正常：關閉側壓差大 / 關閉緩沖阻尼過大 → 調小伺服關閉減速參數、清理 PFO 阻尼；
開關全程都慢：供電不足、潤滑干結、編碼器反饋延遲；
時快時慢間歇性遲鈍：接線虛接、傳感器臟污、腔體間歇性積粉卡閥板。
六、VAT 65050-JHSS-BKS1 真空擺閥長期預防措施
工藝腔體增加前置過濾擋板，減少粉塵鍍膜附著閥板；
每 6 個月定期活動閥門、補充潤滑；高粉塵工況 3 個月拆解清洗；
程序聯鎖增加預抽延時，避免高壓差直接開關擺閥；
控制柜單獨接地，動力線與信號線分槽布線，降低電磁干擾。
