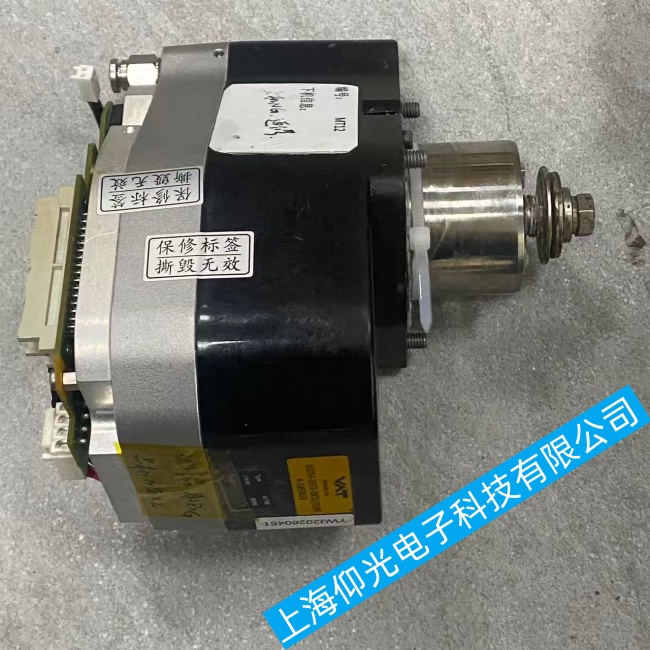

VAT 65050-JHSS-BKS1 真空擺閥閥門上電無響應故障根源分析與修復
故障現象：接通 DC24V 電源，BKS1 驅動無電源燈、無顯示屏點亮、無電機動作、無蜂鳴、通訊無反饋。
排查順序：外部供電聯鎖→接線端子→機械離合→BKS1 內部保險電源板→電機短路檢測
一、VAT 65050-JHSS-BKS1 真空擺閥外部供電與安全聯鎖
BKS1 標準供電：DC24V ±10%，最小 3A
總回路斷電檢查
控制柜空開、閥電源分路空開是否跳閘；24V 開關電源有無輸出，萬用表測電源輸出端電壓。
電源線破皮、壓接端子燒黑松動，更換 1.5mm² 屏蔽直流線纜，緊固端子螺絲。
安全聯鎖強制閉鎖（極易忽略）
急�；芈罚涸O(shè)備急停按鈕未復位、安全門觸點斷開，BKS1 切斷驅動供電，整機無任何響應；短接急停端子臨時測試。
閥本體安全互鎖：BKS1 動力端子4 腳、8 腳必須短接，斷開則電機互鎖激活，閥門完全不工作。
供電壓降不足
線纜過長 / 線徑細導致閥端電壓低于 21.6V，驅動電源板無法起振；直接在 BKS1 輸入端子測電壓，壓降大就近加裝獨立 24V 電源。
二、VAT 65050-JHSS-BKS1 真空擺閥接線與手動離合器機械鎖死
插頭端子故障
動力 DB 插頭、通訊插頭進水氧化、針腳彎曲退針；拔下清潔氧化針腳，重新壓接端子，破損插頭直接更換。
手動離合卡在手動檔位
BKS1 側面手動調節手柄未完全切回電動模式，電機傳動脫離，上電無動作；旋轉離合手柄至電動鎖止位，輕轉擺板確認傳動嚙合。
閥體機械卡死過載保護鎖死
擺板異物卡滯、轉軸抱死，上電瞬間過流觸發硬件保護，直接黑屏無燈；破真空隔離閥門，手動盤動擺板，清理粉塵、保養轉軸。
三、VAT 65050-JHSS-BKS1 真空擺閥BKS1 驅動內部硬件故障
操作前提：完全斷電，靜置 5 分鐘釋放電容余電
輸入保險熔斷
打開 BKS1 外殼，電源入口貼片 / 玻璃保險斷路；
單次熔斷：更換同規格保險（不可加大電流）
通電立刻再熔斷：后端短路，禁止反復換保險，排查電機、功率板短路。
內部開關電源板損壞（最常見硬件故障）
24V 輸入正常，但無 5V/3.3V 邏輯電壓，面板、MCU 不啟動；目視電源板電容鼓包、整流二極管炸裂、PWM 芯片燒蝕，更換 BKS1 電源基板。
驅動主板 MCU / 復位電路失效
電源板輸出正常，顯示屏仍不亮；復位電容漏電、主控芯片虛焊，需維修或更換 BKS1 主控板。
伺服電機繞組短路 / 對地?fù)舸?br /> 電機相線絕緣破損碰殼體，上電短路直接燒保險、整機無響應；萬用表測三相繞組阻值均衡、繞組對地?zé)o窮大，阻值不平衡 / 對地導通則更換伺服電機。
四、VAT 65050-JHSS-BKS1 真空擺閥快速分層判斷
控制柜 24V 無輸出 → 開關電源、空開、前端線路故障
電源輸出正常，閥端子電壓低于 22V → 線纜壓降、端子虛接
閥端 24V 電壓正常，無任何指示燈
斷電測輸入保險斷路 → 更換保險，排查后端短路點
保險完好 → BKS1 內部電源板損壞
保險一上電就熔斷 → 電機短路、功率板擊穿、接線正負接反
電壓、保險全好，手動能轉電動不動 → 離合未回電動位 / 4、8 腳互鎖端子未短接
五、VAT 65050-JHSS-BKS1 真空擺閥維修后測試與長期預防
修復后空載上電：電源燈常亮，顯示屏點亮，執行回原點動作，無報錯代碼。
全行程開關測試 0%–100% 開度，無卡頓、無瞬時掉電。
預防要點
閥 24V 電源獨立回路，不和真空泵、加熱大功率設備共電源；
定期清潔插頭端子，腔體粉塵過濾，避免閥體卡滯過流燒驅動；
停機檢修后務必確認 4/8 腳互鎖短接、離合切回電動模式再上電。
