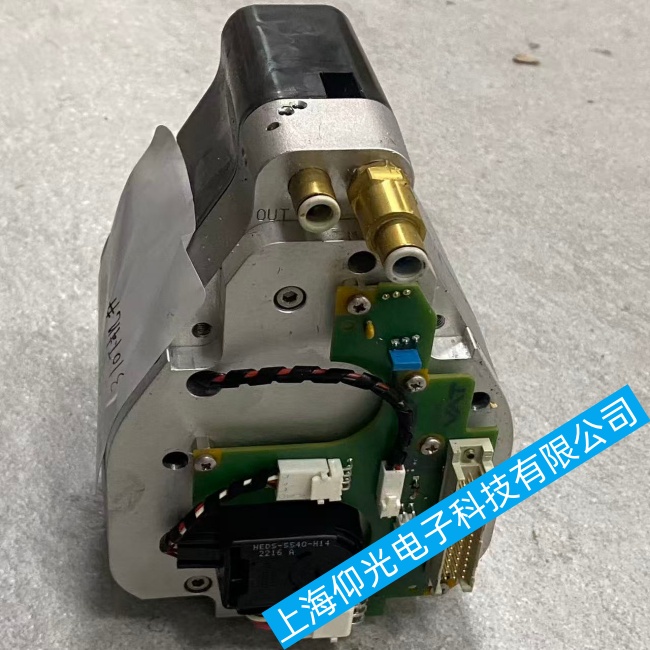

VAT 65050-JHSS-BKS1 真空擺閥位置反饋異常故障維修與日常預防
故障現象：HMI 顯示開度與實際閥位不符、開度跳變、跟隨誤差超限、報 ENC / 位置偏差報警、閥門來回振蕩、開到位反饋不歸零。
排查順序：線路供電→機械間隙→編碼器本體→伺服參數→整機零點標定。
一、VAT 65050-JHSS-BKS1 真空擺閥線路與供電排查
編碼器插頭檢查
斷電拔下 BKS1 執行器反饋接頭，查看針腳彎折、氧化、進水、退針；真空設備粉塵鍍膜易腐蝕觸點，異丙醇擦拭，插緊鎖扣，扎固線纜避免拉扯。
5V 編碼器供電測量
上電測反饋線纜 5V 供電，標準4.75～5.2V；低于 4.75V 為線纜壓降 / 驅動器電源異常，更換屏蔽反饋電纜，動力線與反饋線分開走線，禁止同線槽平行敷設。
屏蔽接地抗干擾
反饋線雙層屏蔽單端接控制柜地，未接地會出現開度隨機跳變；加裝信號磁環，規避真空泵、射頻電源干擾。
線纜通斷檢測
斷電萬用表測 A+/A-、B+/B-、Z 相、屏蔽層，斷線 / 相間短路直接更換原廠差分反饋電纜。
二、VAT 65050-JHSS-BKS1 真空擺閥機械傳動間隙
執行器與閥體連接松動
斷開伺服，手動離合轉動手輪，晃動擺臂有曠量：緊固輸出軸鎖緊螺釘、更換磨損平鍵，聯軸器間隙消除。
閥軸 / 軸承卡滯、磨損
閥軸軸承缺潤滑、粉塵卡滯，轉動阻力不均導致編碼器讀數滯后；拆解閥體，清洗閥軸、波紋管，涂抹 VAT 真空專用潤滑脂，老化軸承整套更換。
齒輪箱內部間隙
BKS1 減速齒輪磨損會產生回程誤差，開關同一開度反饋數值不一致；開蓋檢查齒輪齒面，磨損嚴重更換齒輪總成，補加真空齒輪潤滑脂。
PFO 斷電緩沖機構干涉
阻尼活塞卡滯會拖拽擺臂，造成反饋漂移；拆解執行器后蓋清潔阻尼密封圈，消除運動拖拽阻力。
三、VAT 65050-JHSS-BKS1 真空擺閥內置絕對值編碼器檢修
光柵碼盤清潔
粉塵、鍍膜附著光柵，信號波形殘缺、開度跳變；防靜電拆開編碼器端蓋，無塵布蘸異丙醇輕擦碼盤，嚴禁劃傷光柵。
編碼器同軸固定檢查
固定螺絲松動、碼盤偏心，轉動時反饋劇烈波動；松開編碼器座，對齊軸芯后均勻鎖緊，保證無偏心。
編碼器本體損壞判定
手動勻速轉閥，HMI 開度數值間斷、跳數、無變化；供電正常、線路完好仍異常，判定編碼器光耦 / 主板損壞，更換同型號 BKS1 反饋編碼器。
絕對編碼器備用電池（帶記憶機型）
電池電壓過低丟失零點基準，開機反饋偏移；更換內置鋰電池，更換后必須重做整機行程標定。
四、VAT 65050-JHSS-BKS1 真空擺閥伺服驅動器參數修正
反饋極性反轉
閥開反饋顯示關、閥關顯示開；進入伺服參數，調換編碼器 A/B 相計數方向，保存重啟。
位置環增益不匹配
增益過高：閥門振蕩、開度來回漂移；增益過低：跟隨誤差大、反饋滯后。調低 P 增益，小幅提升 D 濾波，消除震蕩。
行程上下限參數丟失
零點 / 滿量程參數錯亂，全開反饋不到 100%、全關不歸 0；清空舊行程參數，執行自動行程學習。
跟隨誤差報警閾值
閾值設置過小，輕微反饋偏差直接報警；適度放寬位置誤差閾值，同時消除機械間隙根治根源。
五、VAT 65050-JHSS-BKS1 真空擺閥整機零點 + 行程標準標定
設備完全破真空，氮?dú)獯祾咔惑w，切換手動模式將閥板機械全關到位；
伺服進入零點示教模式，確認當前位置設為 0%；
手動擺至閥板全開機械限位，執行滿量程 100% 標定；
中間點位 25%/50%/75% 往返測試，同一機械位置正反行程反饋差≤0.5% 為合格；
保存參數，自動循環開關 20 次，開度無漂移、無偏差報警。
六、VAT 65050-JHSS-BKS1 真空擺閥分故障現象快速對應解決
開度隨機跳變、數值亂跳 → 反饋線屏蔽不良 / 插頭氧化 / 光柵臟污
開到位反饋 90%、關到位 10%（量程偏移）→ 重新做零點滿量程標定
開關同一開度讀數不一致、回差大 → 齒輪 / 擺臂機械間隙過大
伺服報編碼器故障、跟隨誤差超限 → 線纜斷線、編碼器損壞、供電不足
動作緩慢伴隨反饋滯后 → 閥軸卡滯、阻尼緩沖拖滯、增益過低
